Kamineinsatz Schmid Lina Tunnel Serie
Heizeinsatz
Schmid® Kamineinsätze sind nach DIN EN 13229
geprüft. Es sind hochwertige Made in Germany Produkte. Alle
Kamineinsätze erfüllen die aktuelle BimSchV..
Die Konstruktion des Kamineinsatzes ist Stahl
geschweißt, die Abgaskuppel aus solidem hochwertigem Guß wodurch der
Abgasanschluß in fast jede beliebige Richtung eingestellt werden. Die
Isolation des Brennraumes ist aus Vermiculite oder Schamotte. Beide
Materialien sind gleichwertig jedoch gegen mechanische Einwirkung (z.B.
wie Brennstoff in Feuerstätte schmeißen) zu schützen da diese dann
schnell Risse bekommen!
Bei allen Kamineinsätzen ist ein externer
Verbrennungsluftstutzen (Außenluftanschluß) möglich.
Den Kamineinsatz Lina
von Schmid® gibt es auch als Tunnelversion. Diese Schmid® Lina
Kamineinsätze haben auch an der Rückseite eine Glastür womit ein
Durchblick bzw.das Feuer von vorn und hinten gesehen werden kann. Bei
Tunnel-Kamineinsätzen kann die vordere Tür schwenkbar oder hochschiebbar
sein, die rückseitige Tür ist immer eine schwenkbare Tür.
Die Türfronten einer
Tunnelversion können verschieden sein. z.B. eine Front anthrazit, die
zweite Front veredelt.
Die Abgasstutzen sind
je nach Einsatz Ø 180mm oder 200 mm. Nachheizkasten Eingang Ø 180mm
Ausgang Ø160mm welcher jedoch nicht bei der Lina Tunnelversion zu
empfehlen ist. Alle Kamineinsätze BA 1 (Tür selbstschließend), wenn die
Tür nicht selbstschließend sein soll kann es bei Bestellung angeben
werden.
Als Option ist eine Außenbefeuerung möglich,
in diesem Fall können Sie z.B. von einem Flur oder Nachbarraum heizen.
Diese zusätzliche Feuerungstür kann seitlich oder hinten gewählt werden.
Es gehört dann ein 40x40cm großer und 17,5-30cm einstellbarer, tiefer
Mauerhals dazu.
Die Kamineinsätze dieser Ausstellungsseite
sind gemäß der DIN 18895 A1 Kamineinsätze der Bauart 1 (BA 1). BA 1
besagt selbstschließende Tür. Eine Mehrfachbelegung des Schornsteines
ist unter bestimmten Voraussetzungen möglich. Diese Voraussetzungen muß
Ihr Schornsteinfegermeister speziell vor Ort an Ihrem Schornstein
prüfen. Eine Mehrfachbelegung ist unter anderem auch vor der
Schornsteinabmessung abhängig.
Sie sollten den
Schornsteinfeger bereits bei Ihre Planung mit einbeziehen. Er weist Sie
unter Umständen auch auf regionale Besonderheiten hin, sollte eine
Feuerstätte vor einem Kauf genehmigen und muß diese vor Inbetriebnahme
abnehmen!
die
Bedienungsanleitung finden Sie auf der Internetseite des Herstellers
unter www.schmid.st, im Menü "Service" den Punkt "Bedienungsanleitungen"
auswählen
die technischen Daten mit Zeichnungen finden
Sie auf der Internetseite des Herstellers unter www.schmid.st,
"Kamineinsätze" auswählen, dann die "Baureihe", dann bei dem gewünschten
Einsatz die PDF anklicken
31.12.2021. ein Angebot zu Schmid Kamineinsätze ist nicht mehr möglich

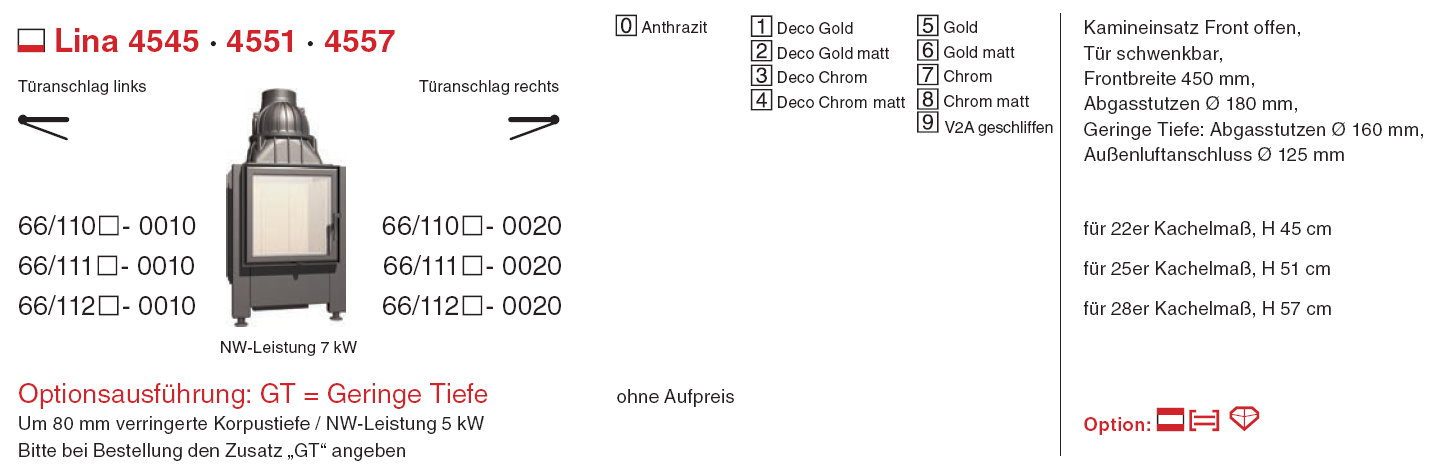

Kamineinsatz Schmid Lina 4545 / 4551 / 4557
Vorderfront gerade, Klapptür
Nennwärmeleistung 7 kw
Türhöhe 45/51/57 cm
Türrahmenbreite 45 cm
Rauchrohrstutzen 180 mm
GT geringe Tiefe 160 mm
GT geringe Tiefe 5 kw
externer Außenluftanschluß 125 mm

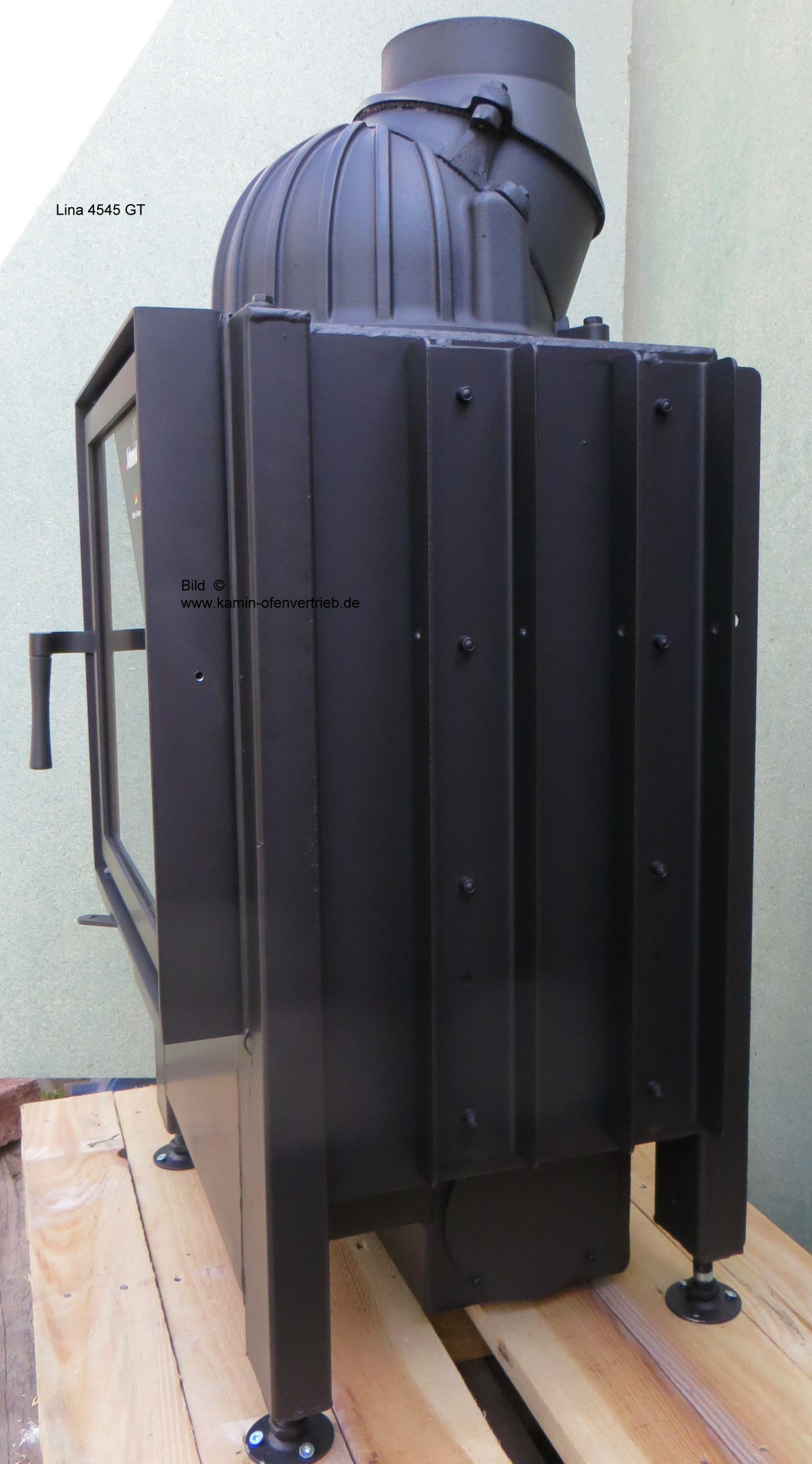

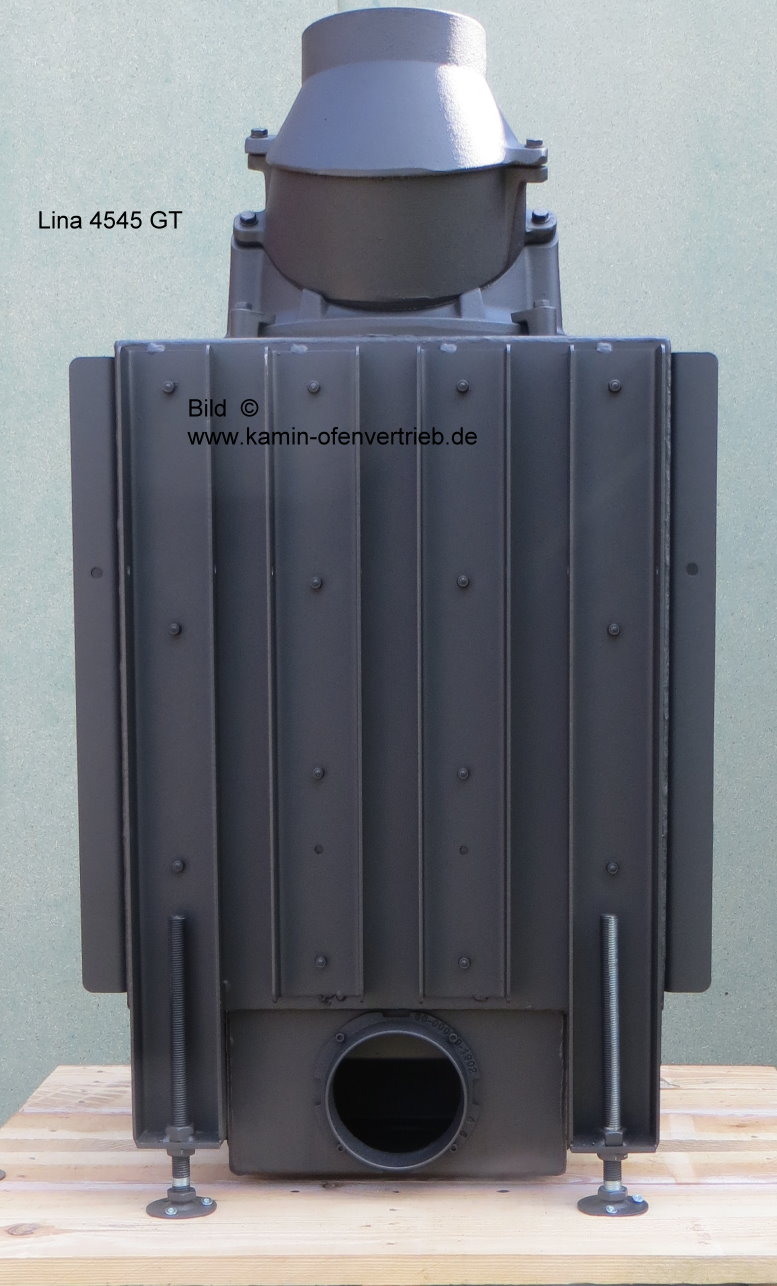

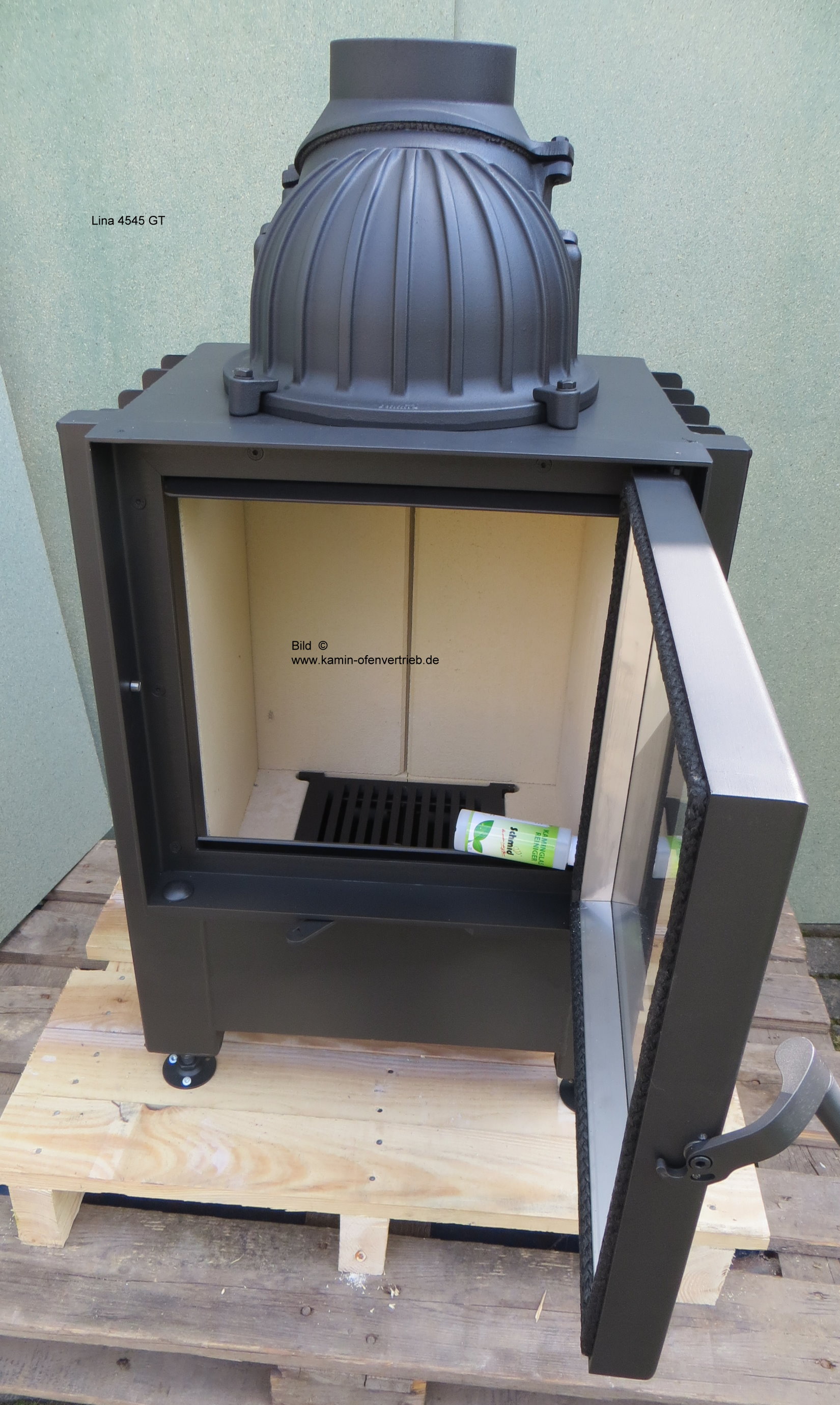

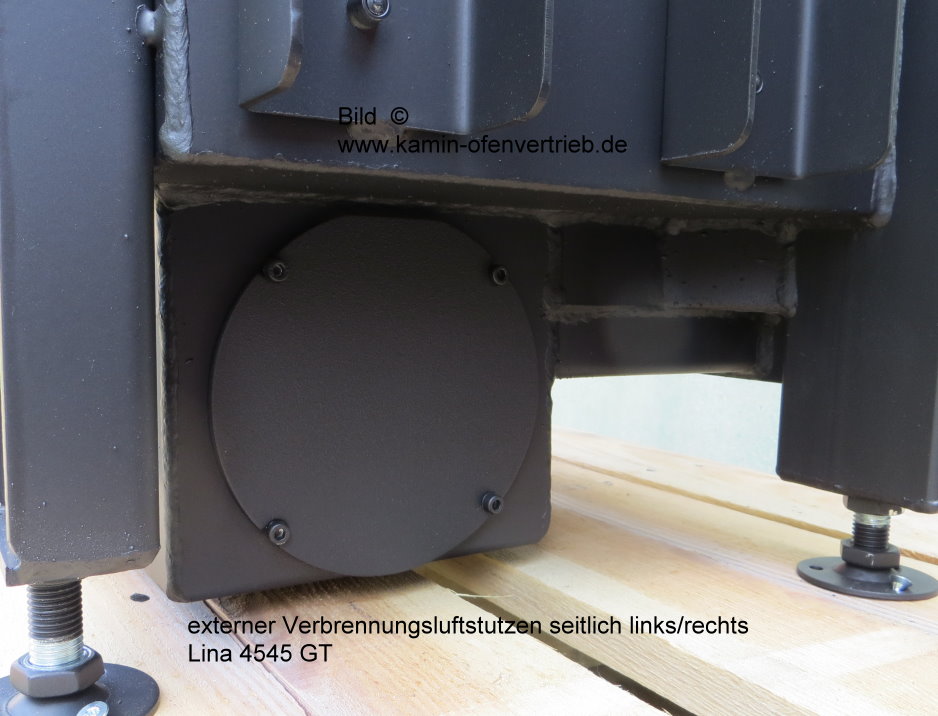

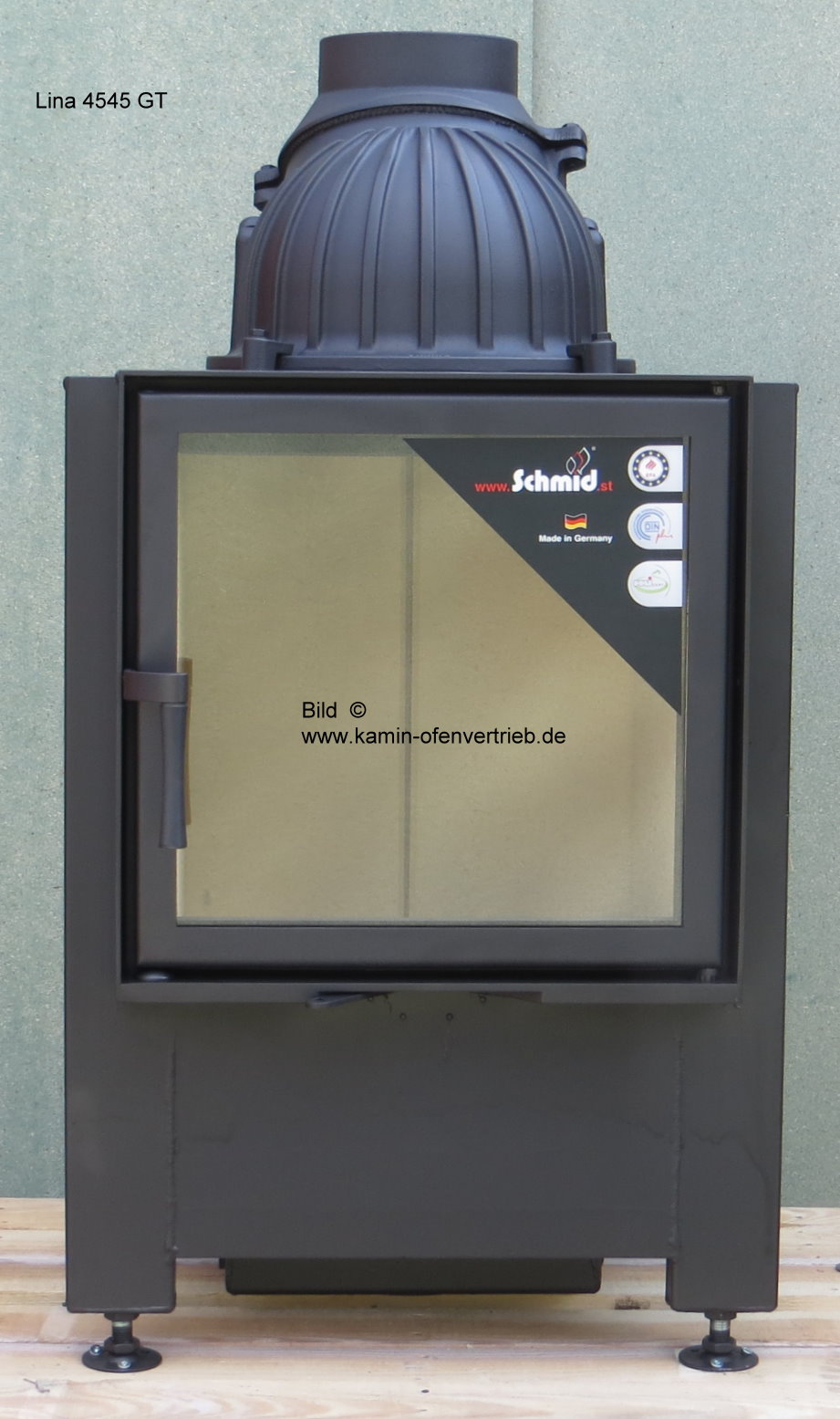

die folgenden Bilder zeigen einen Schmid Lina
4545 GT (Produktion 03/14)

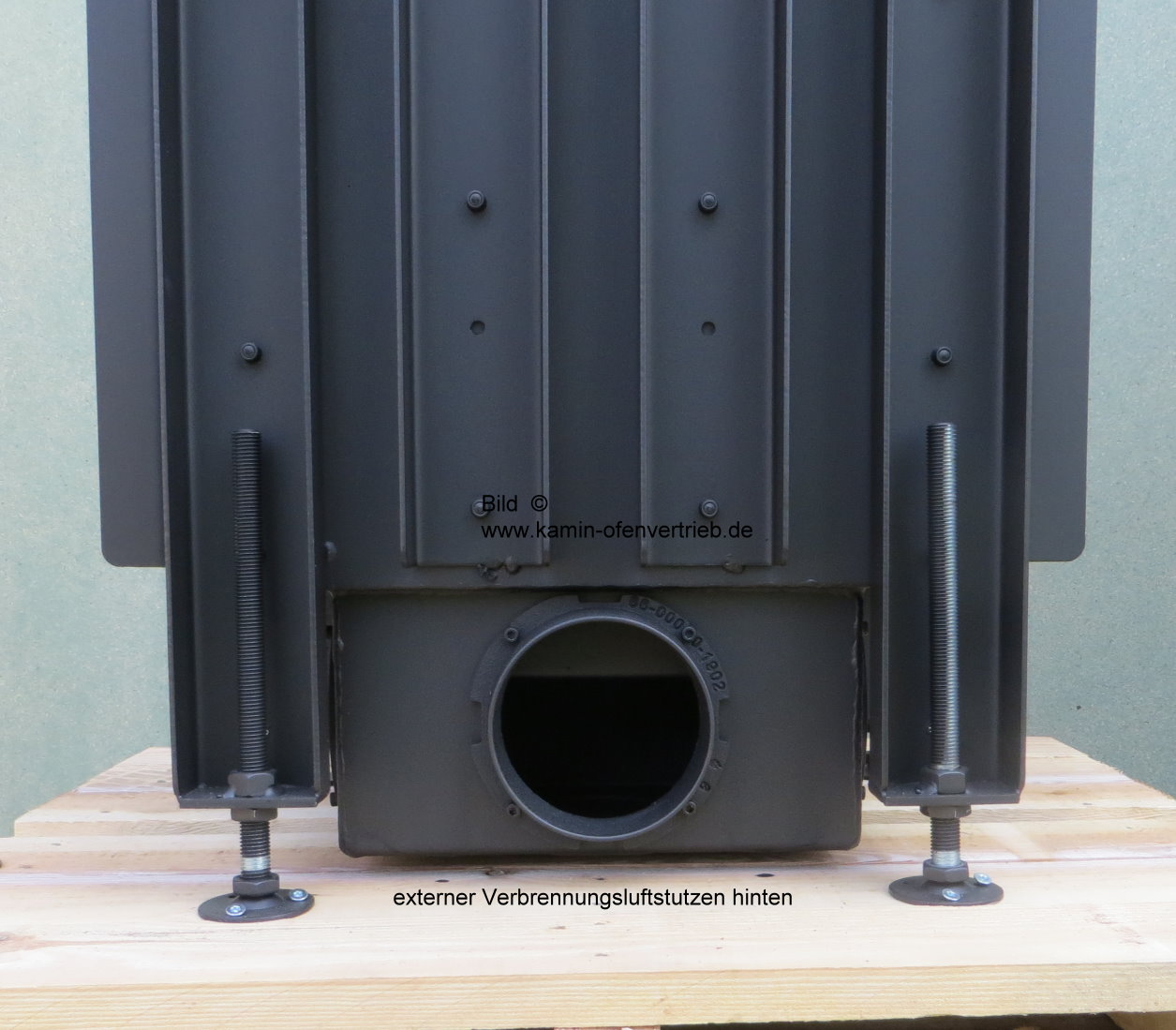

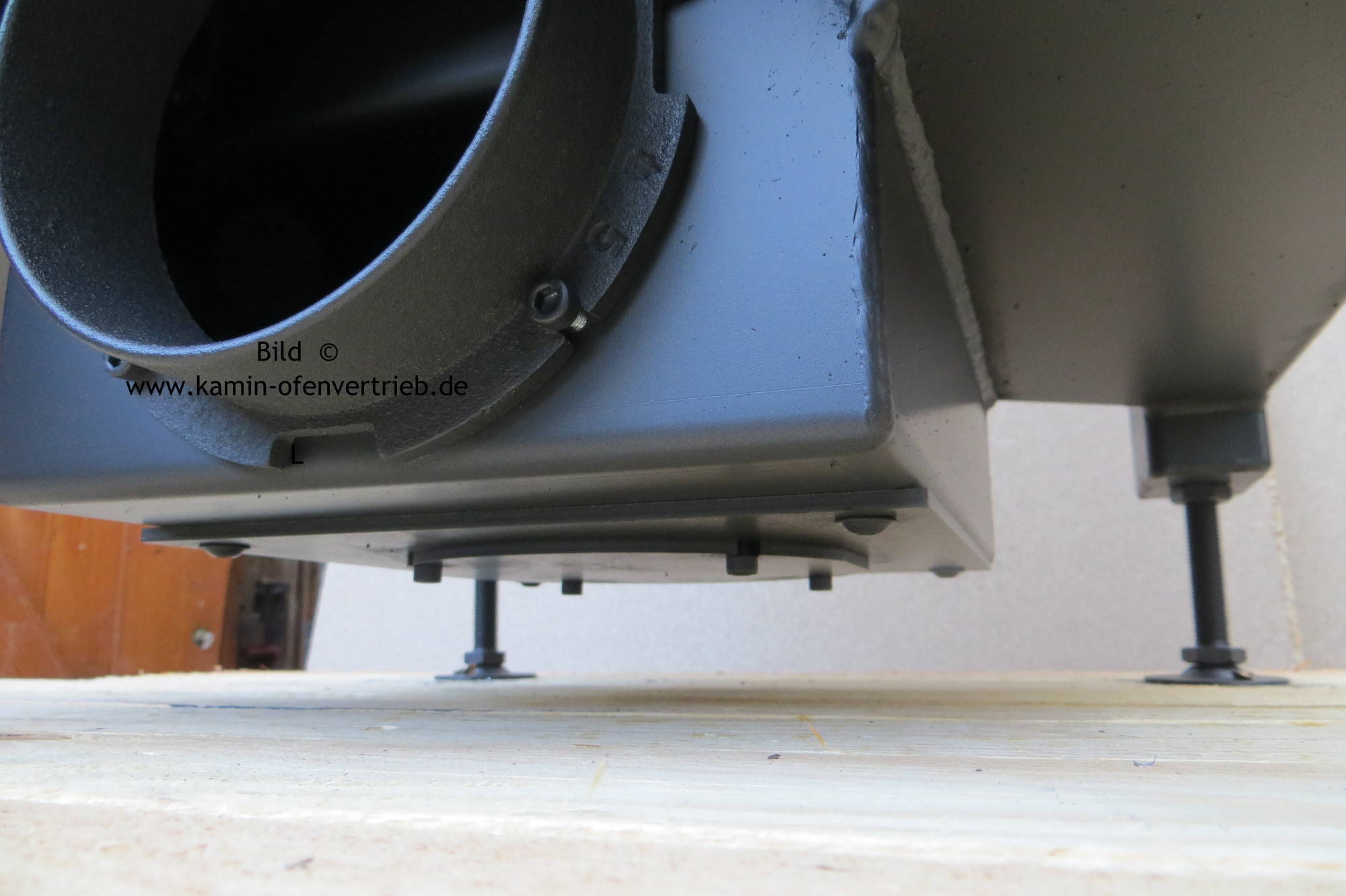

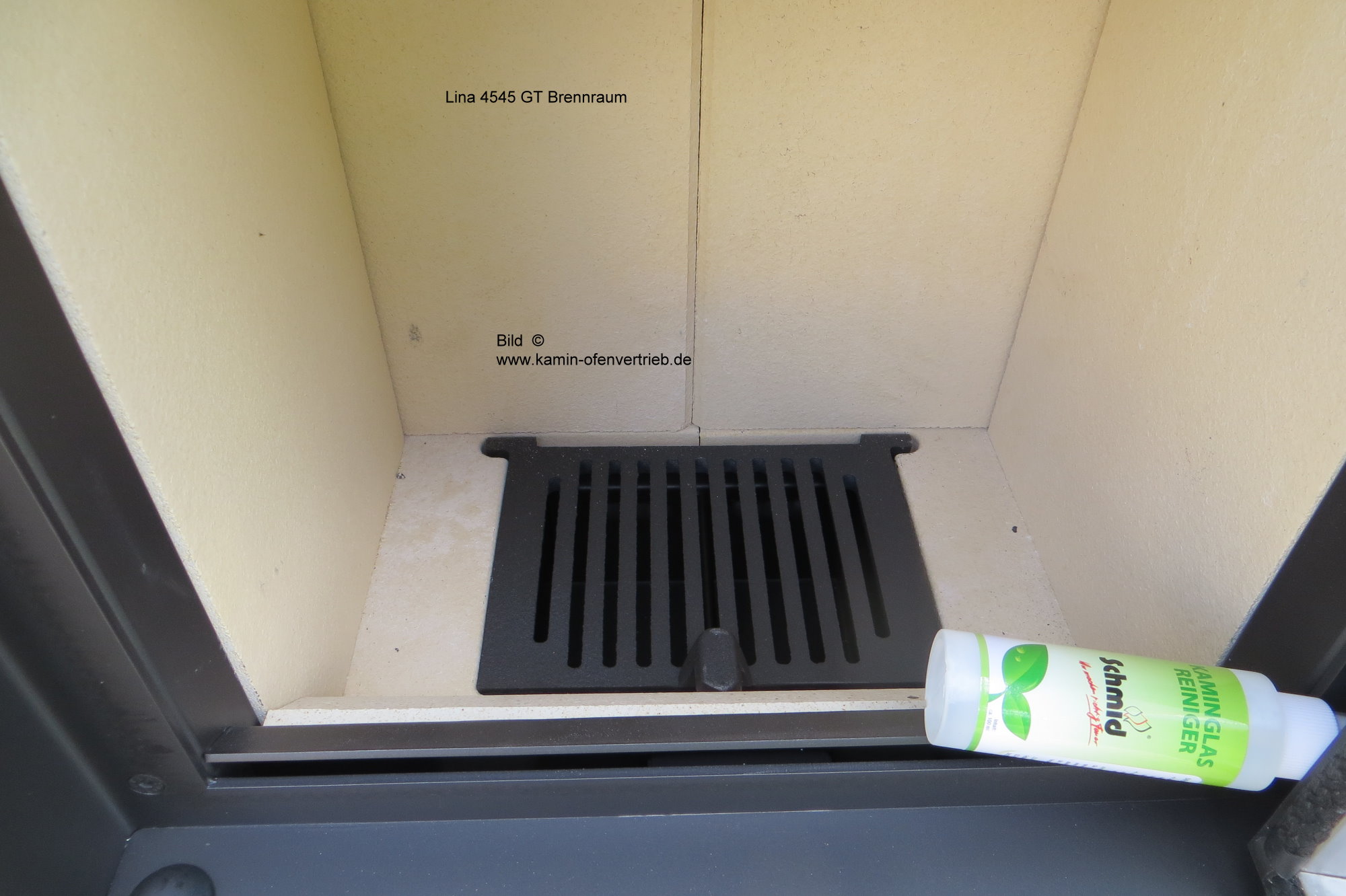

Brennraum, externe Verbrennungsluftstutzen
seitlich und hinten
Kamineinsatz Schmid Lina 4545h / 4551h /
4557h
Vorderfront gerade, Tür hochschiebbar
Nennwärmeleistung 7 kw
(
Türhöhe 45/51/57cm)
Türrahmenbreite 45 cm
Rauchrohrstutzen 180 mm
GT geringe Tiefe 160 mm
GT geringe Tiefe 5 kw
externer Außenluftanschluß 125 mm
Kamineinsatz Schmid Lina 4580h
Vorderfront gerade
Tür 2/3 hochschiebbar
(
Türhöhe 80 cm)
Nennwärmeleistung 7 kw
Türrahmenbreite 45 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm
Kamineinsatz Schmid Lina Tunnel 4545 / 4551 /
4557
Tunnelversion
Vorderfront gerade, Tür Klapptür
Rückseite Klapptür
(
Türhöhe 45/51/57cm)
Nennwärmeleistung 7 kw
Türrahmenbreite 45 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm

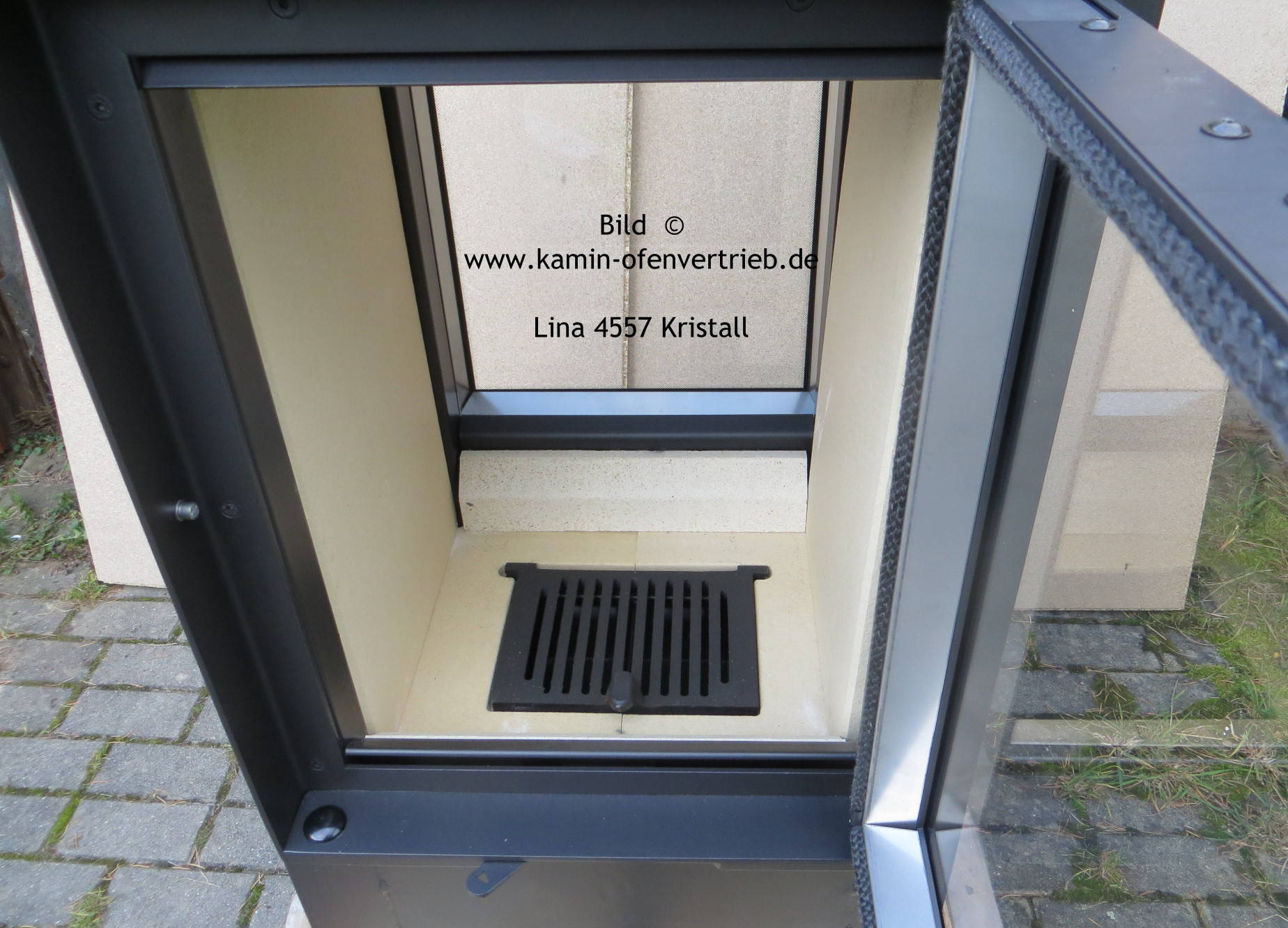

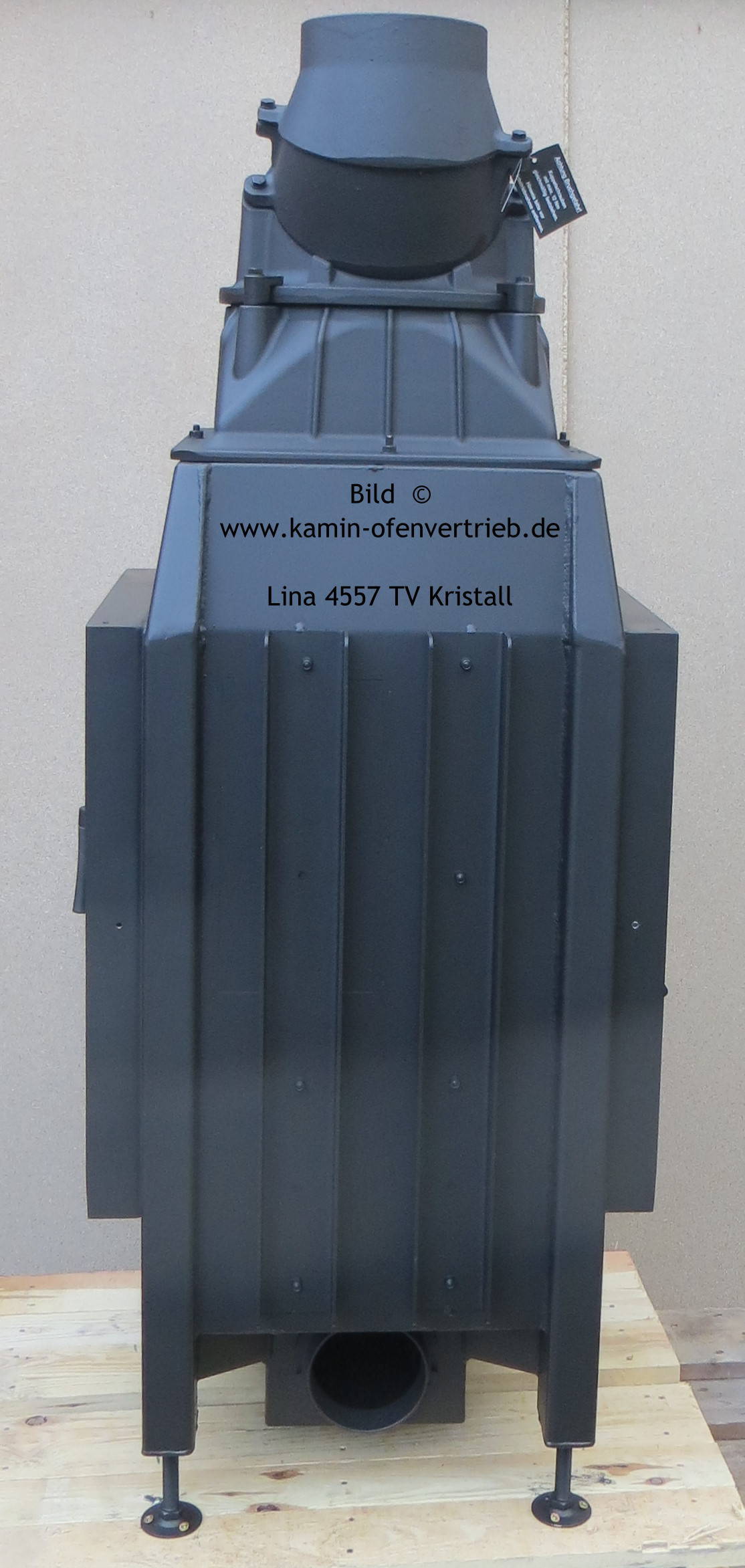

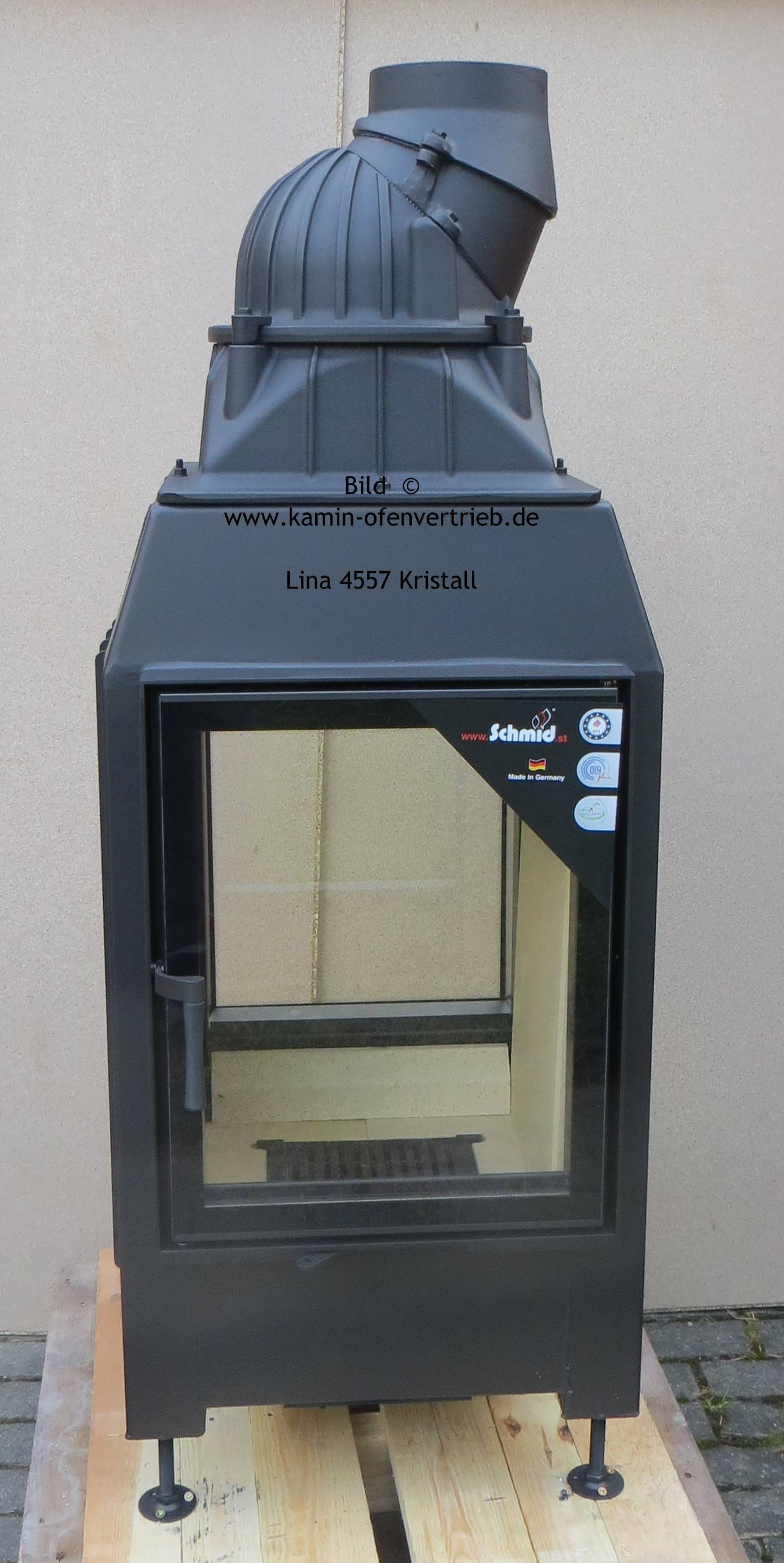

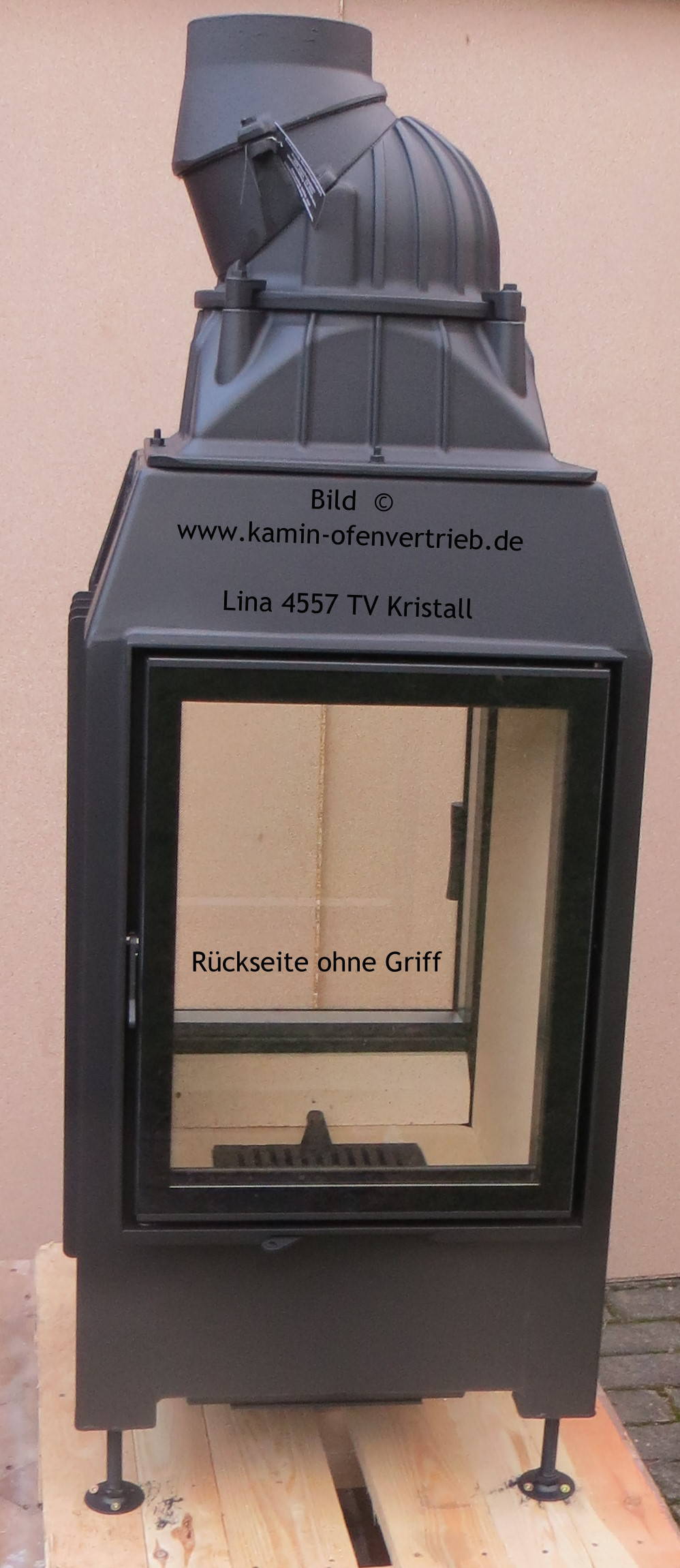

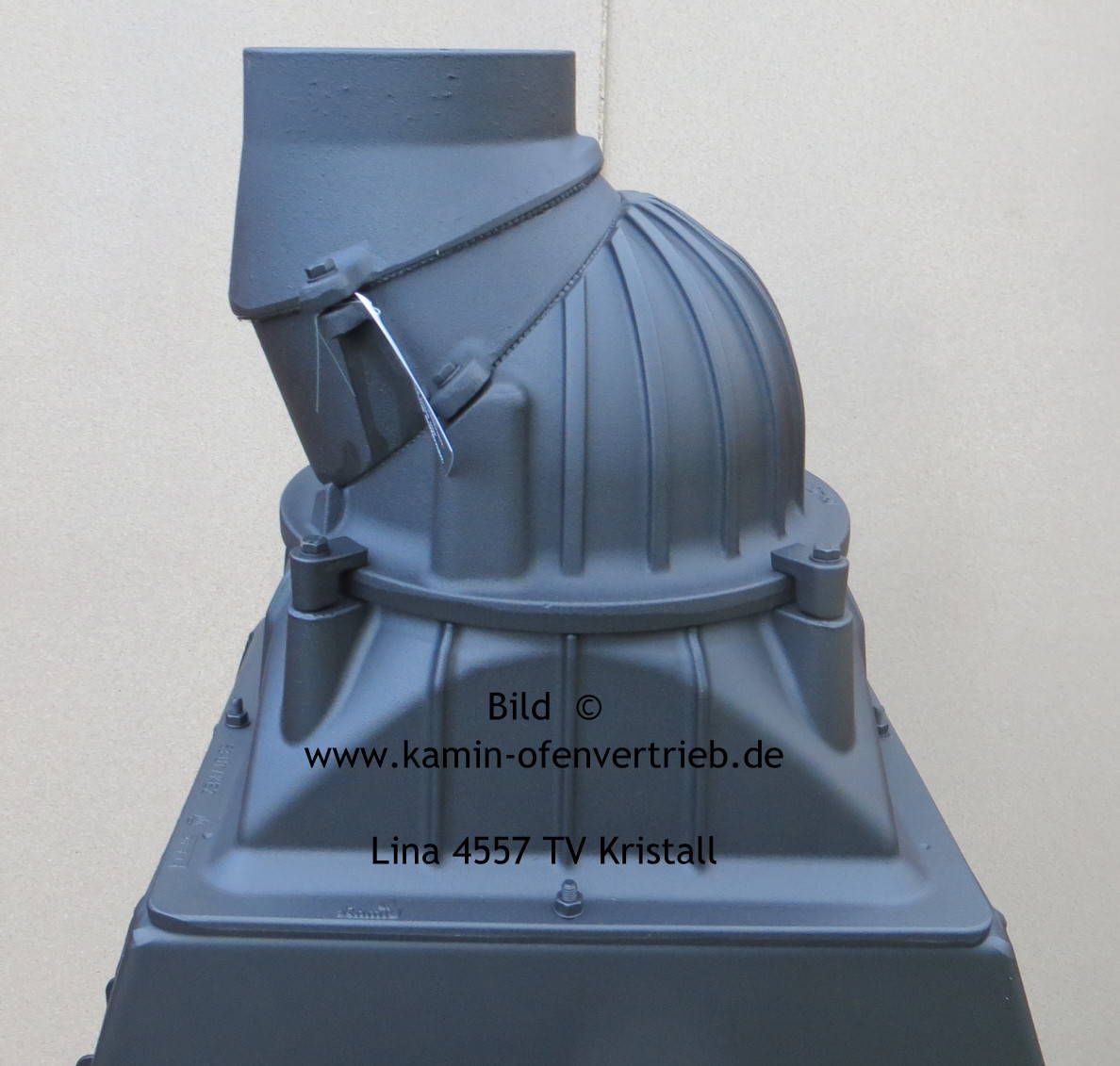

die folgenden Bilder zeigen einen Schmid Lina
4557 TV Tunnel Kristall (Produktion 11/15)
Kristall = Glas schwarz
bedruckt

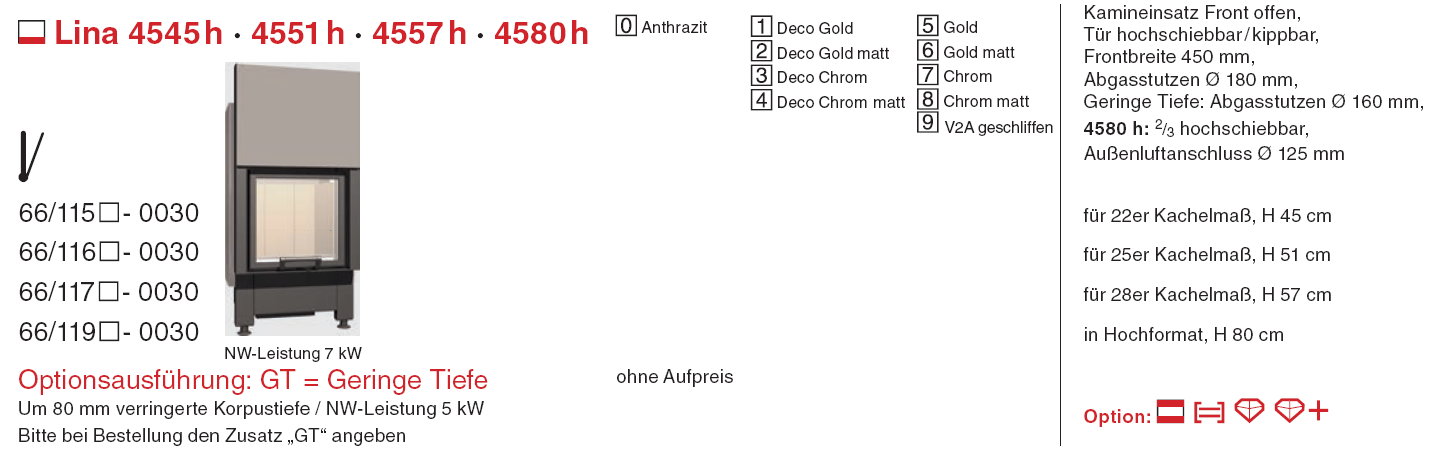

Kamineinsatz Schmid Lina Tunnel 4545h / 4551h /
4557h / 4580h
Tunnelversion
Vorderfront gerade, Tür hochschiebbar
Rückseite Klapptür
(
Türhöhe 45/51/57/80cm)
Tür 2/3 hochschiebbar (Türhöhe 80 cm)
Nennwärmeleistung 7 kw
Türrahmenbreite 45 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm

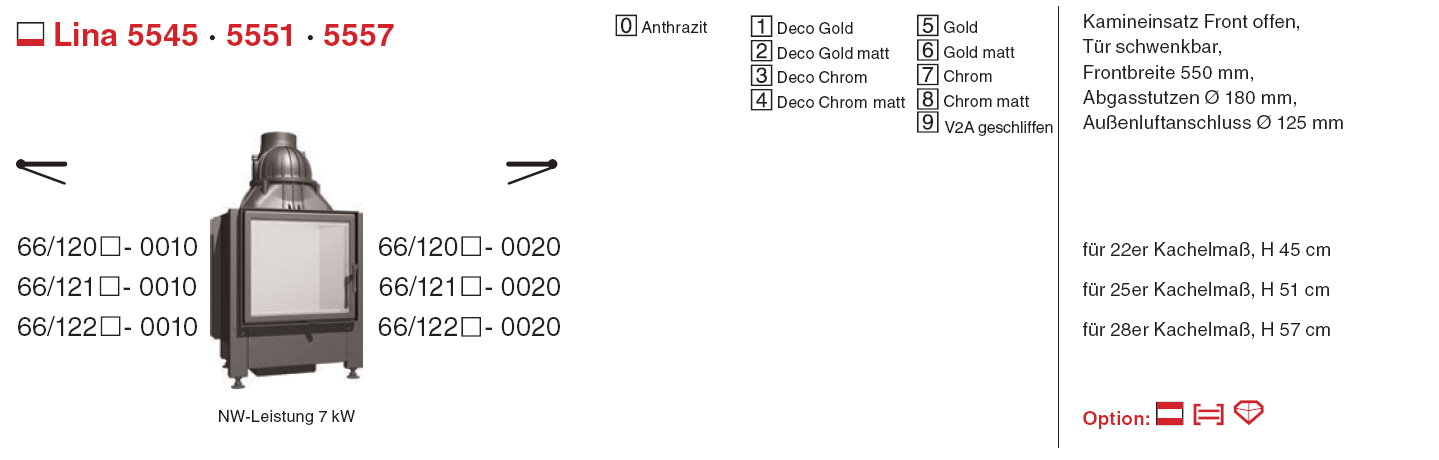

Kamineinsatz Schmid Lina 5545 / 5551 /
5557
Vorderfront gerade, Klapptür
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 7 kw
Türrahmenbreite 55 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm

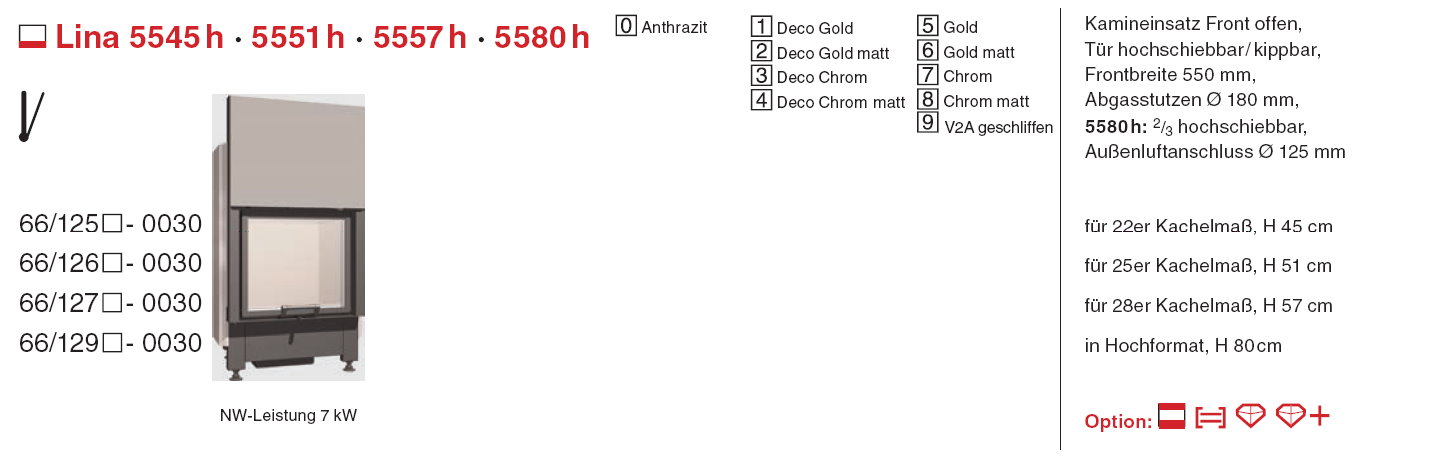

Kamineinsatz Schmid Lina 5545h / 5551h /
5557h
Vorderfront gerade, Tür hochschiebbar
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 7 kw
Türrahmenbreite 55 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm
Kamineinsatz Schmid Lina 5580 h
Vorderfront gerade
Tür 2/3 hochschiebbar
(Türhöhe 80 cm)
Nennwärmeleistung 7 kw
Türrahmenbreite 55 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm
Kamineinsatz Schmid Lina Tunnel 5545 /
5551 / 5557
Tunnelversion
Vorderfront gerade, Tür Klapptür
Rückseite Klapptür
(
Türhöhe 45/51/57cm)
Nennwärmeleistung 7 kw
Türrahmenbreite 55 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm
Kamineinsatz Schmid Lina Tunnel 5545h /
5551h / 5557h
Tunnelversion
Vorderfront gerade, Tür hochschiebbar
Rückseite Klapptür
(
Türhöhe 45/51/57cm)
Nennwärmeleistung 7 kw
Türrahmenbreite 55 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm
Kamineinsatz Schmid Lina Tunnel 5580 h

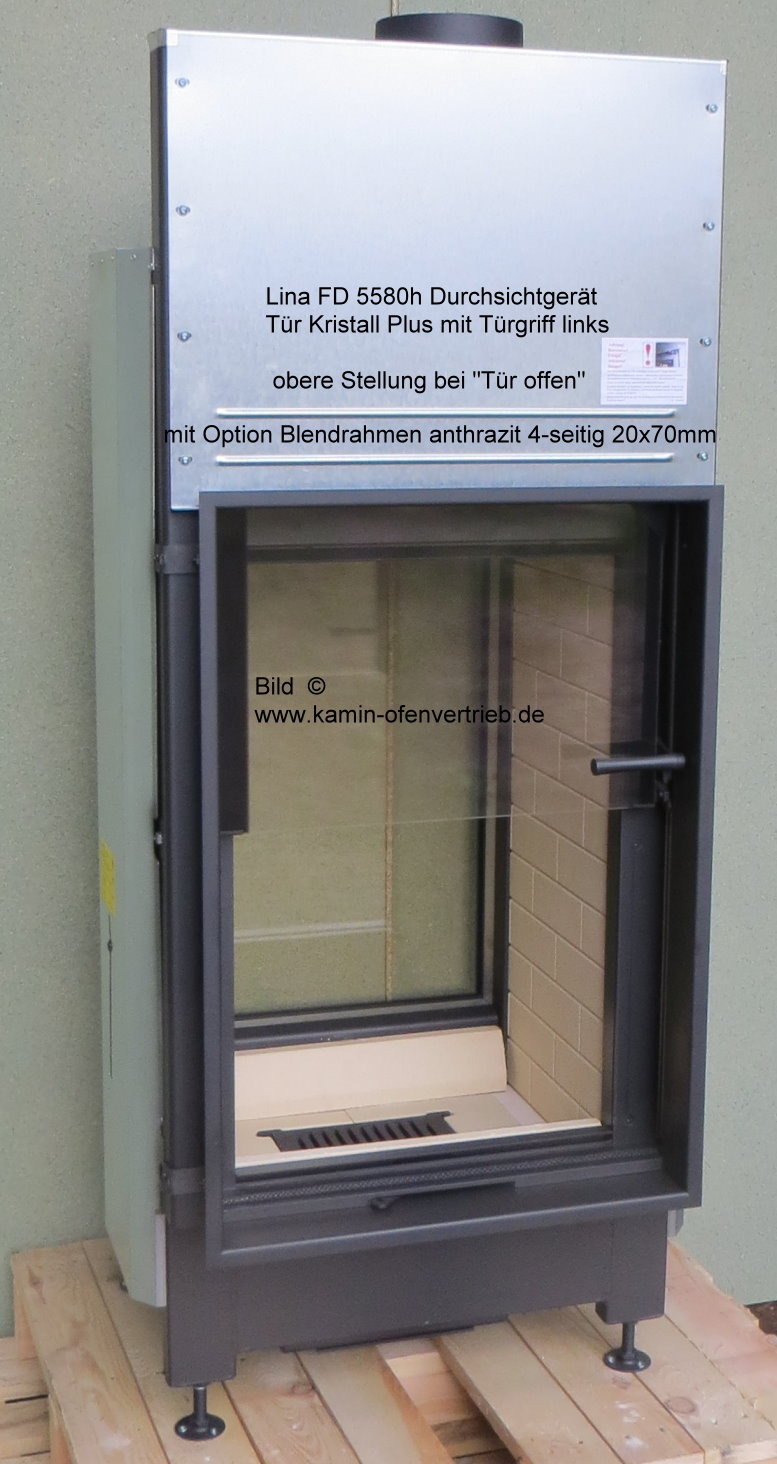

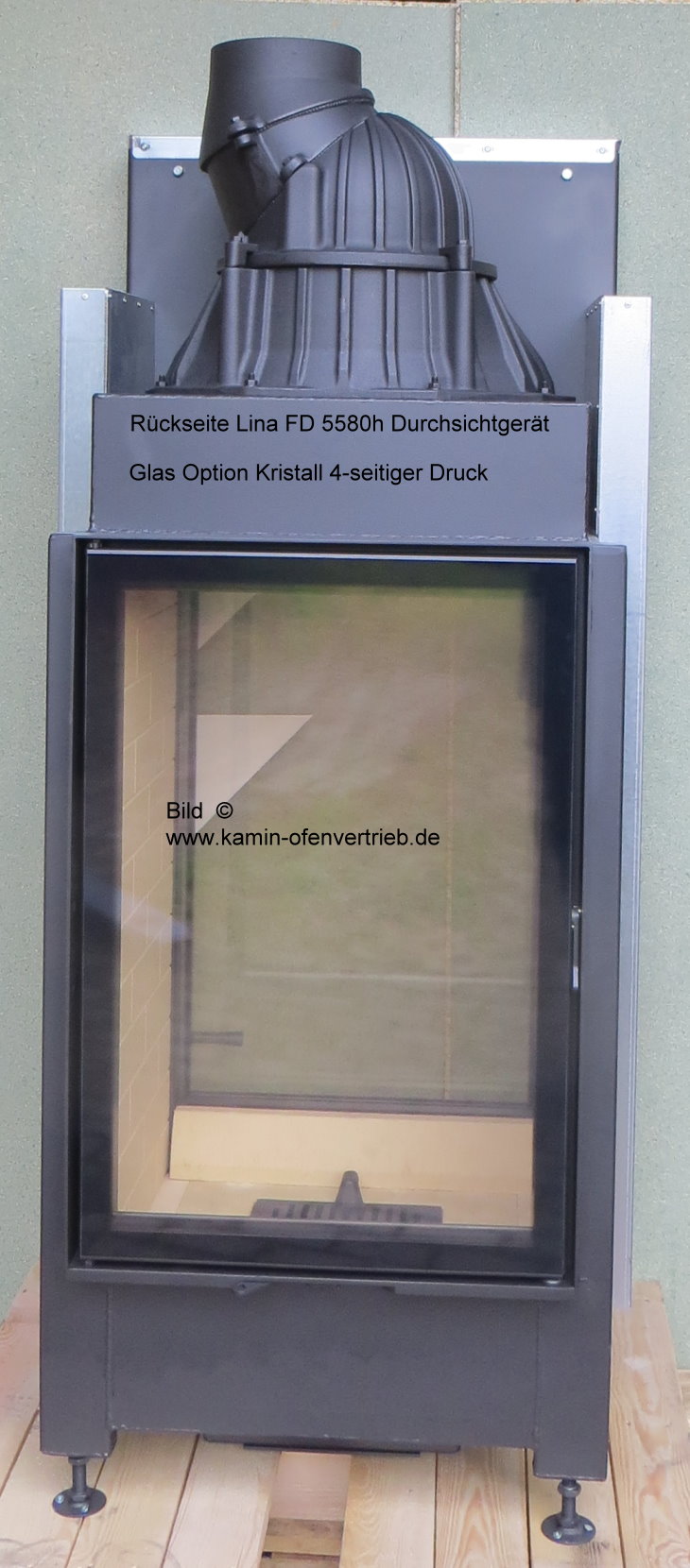

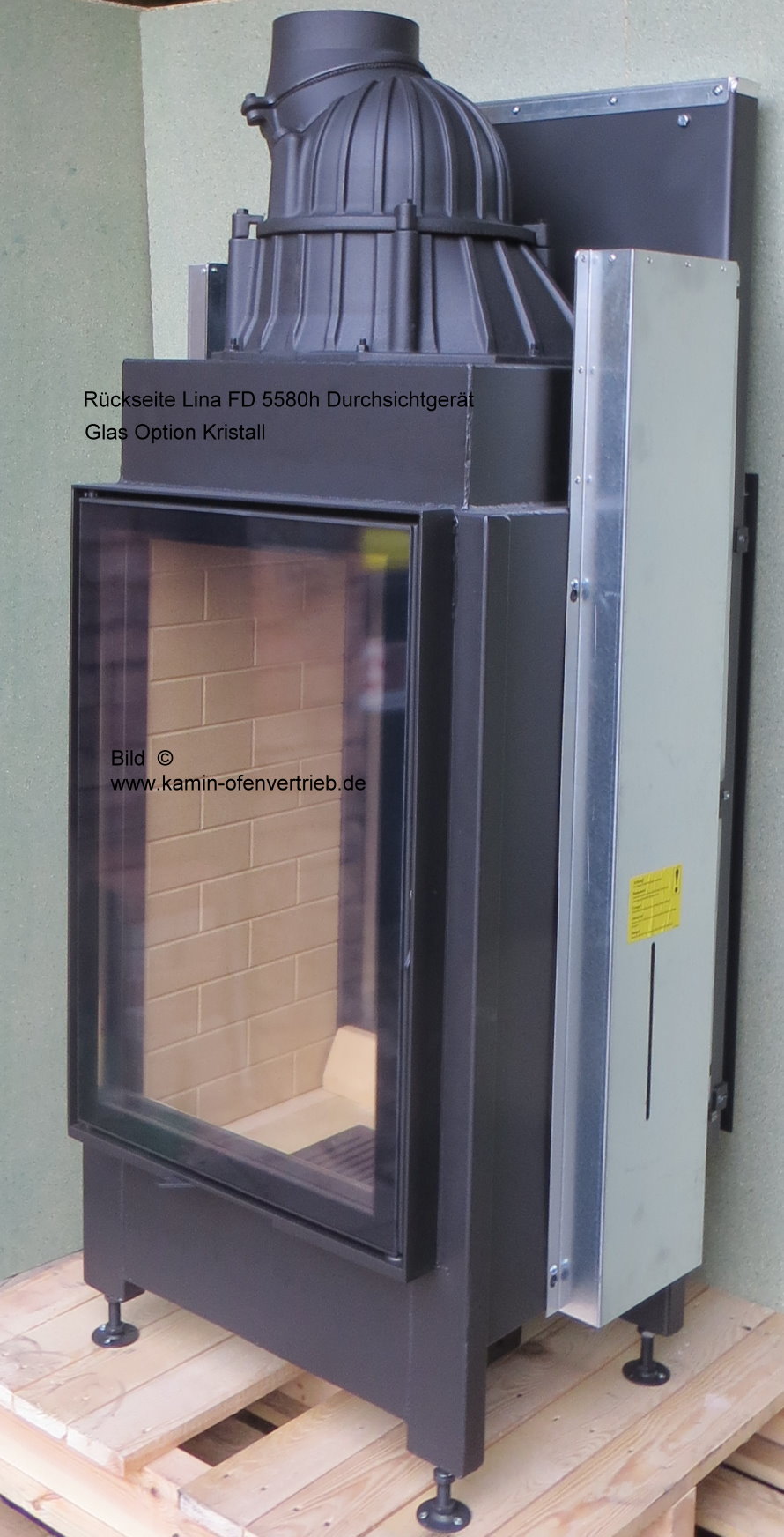

die folgenden Bilder zeigen einen Schmid Lina
FD 5580h (Produktion 03/14)

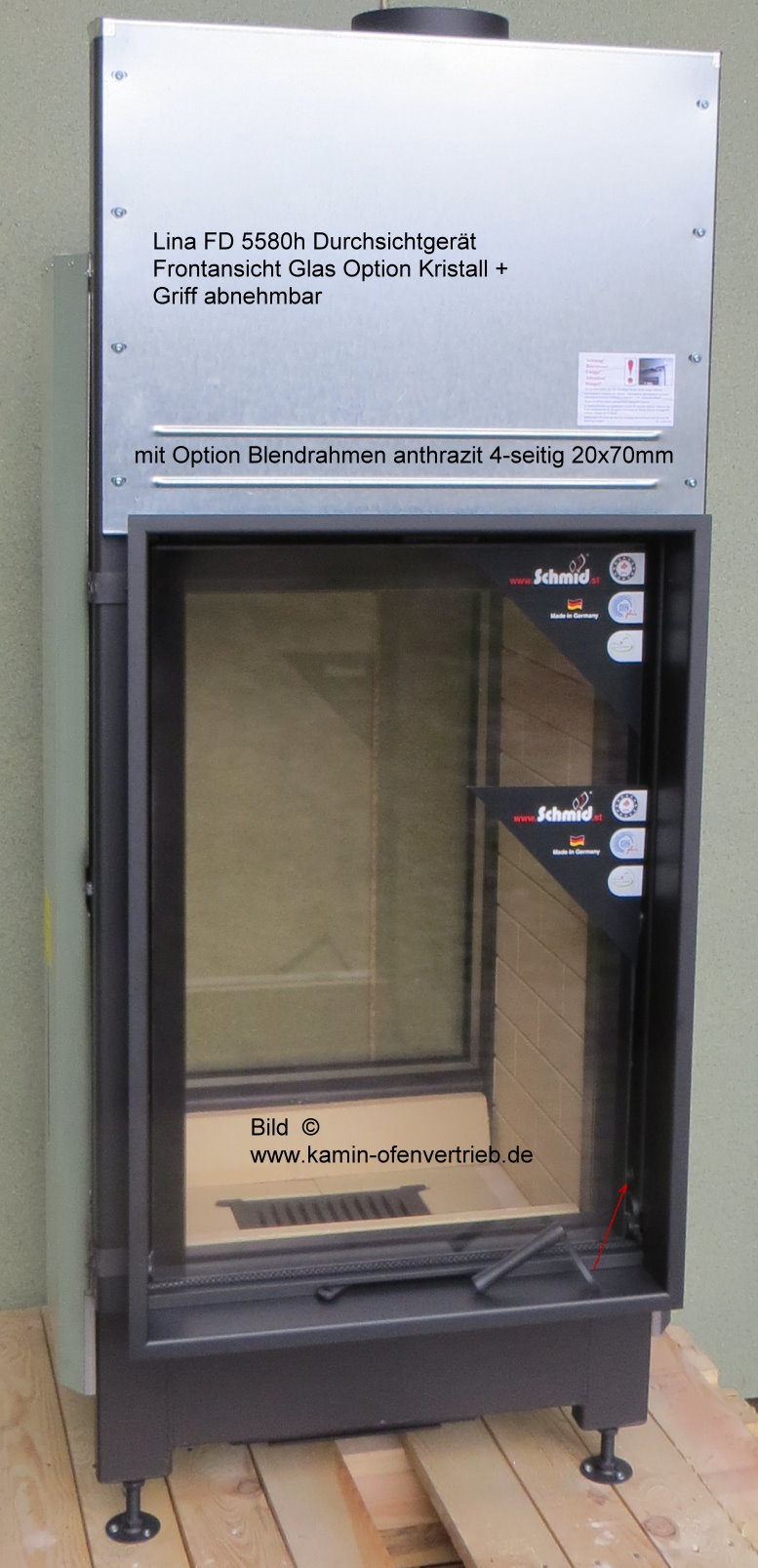

Durchsichtgerät mit optionalem Glas Kristall
hinten und Kristall+ vorn
optionalem festen Blendrahmen 4-seitig 20x70
mm vorn

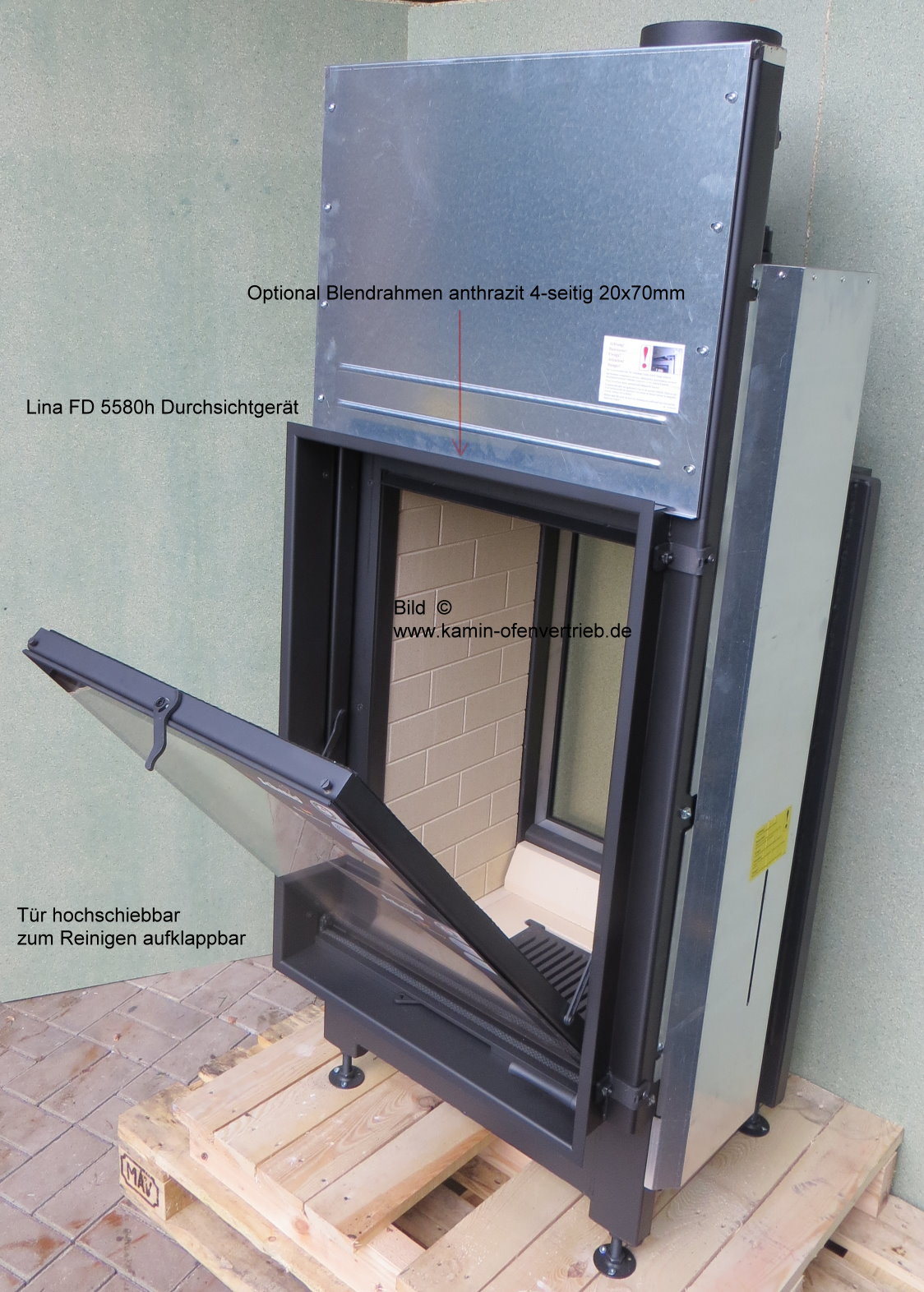

vorn, Tür zu, offen, zum reinigen offen
hinten, Tür geht zum reinigen zu öffnen

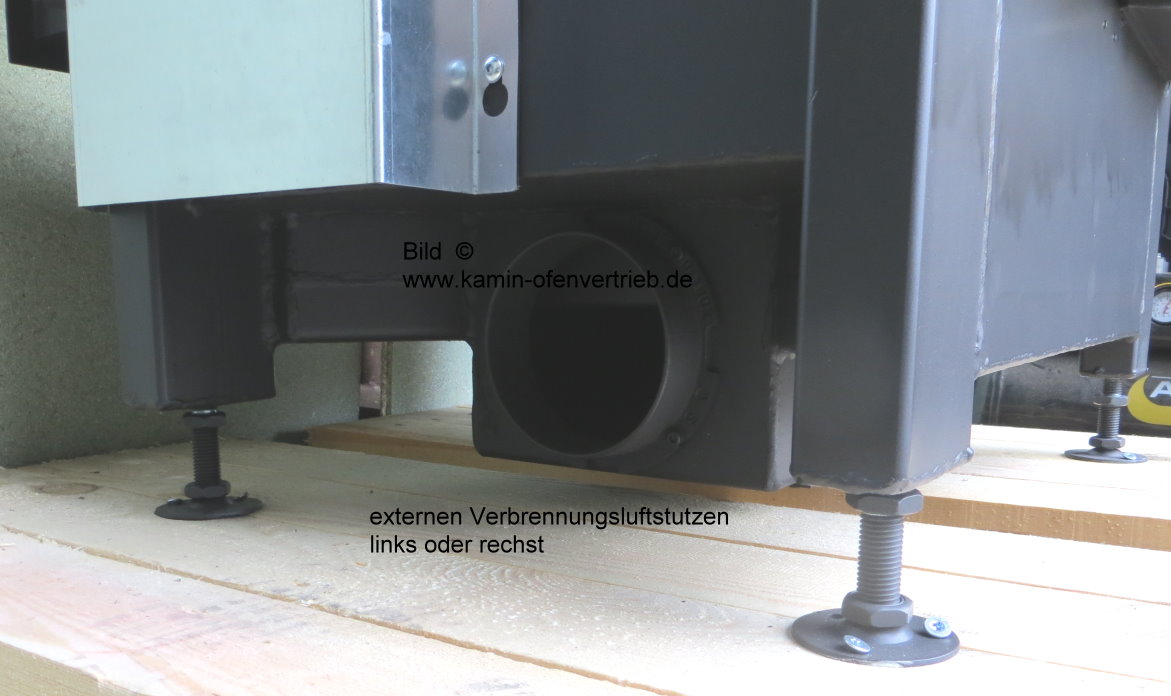

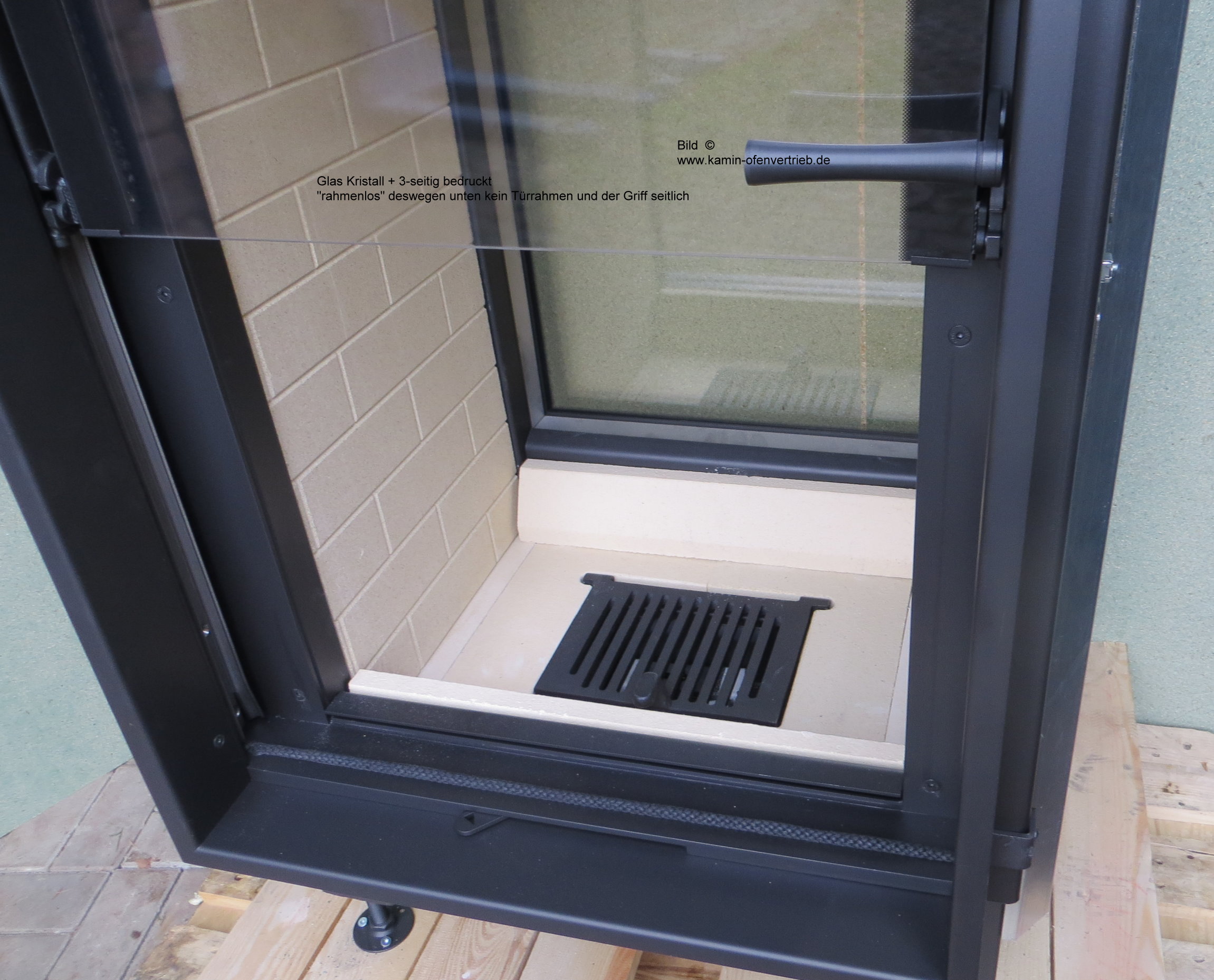

externe Verbrennungsluftstutzen, Glas
Kristall/Türgriff

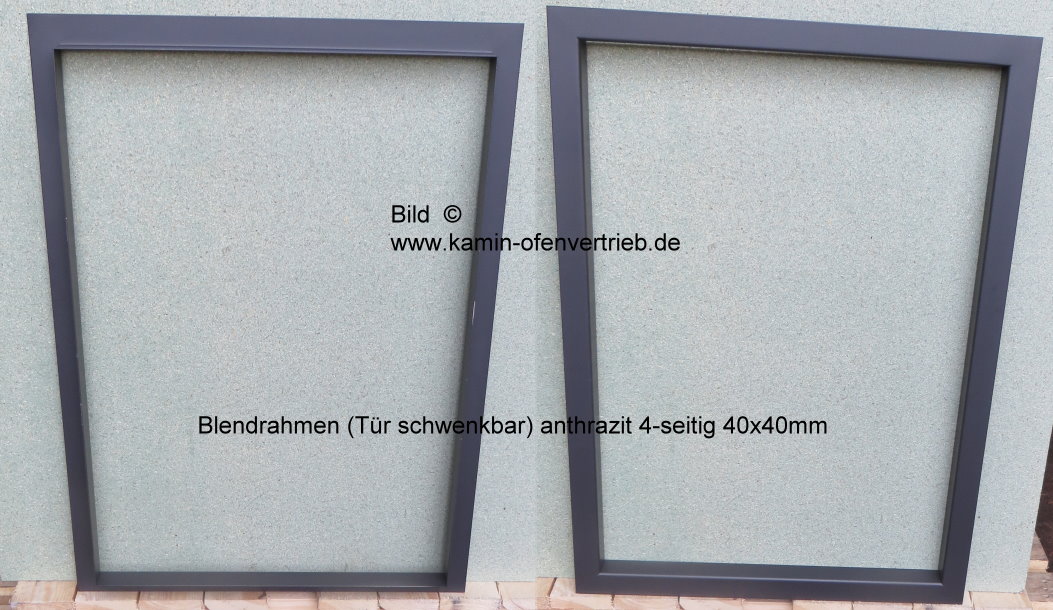

Blendrahmen optional für hinten, 40x40 mm
Kamineinsatz Lina Tunnel FD 5580 h
Tunnelversion
Vorderfront gerade, Tür 2/3 hochschiebbar
Rückseite Klapptür (Türhöhe 80 cm)
Nennwärmeleistung 7 kw
Türrahmenbreite 55 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm
Kamineinsatz Schmid Lina 6745 / 6751 /
6757
Vorderfront gerade, Klapptür
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 67 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm

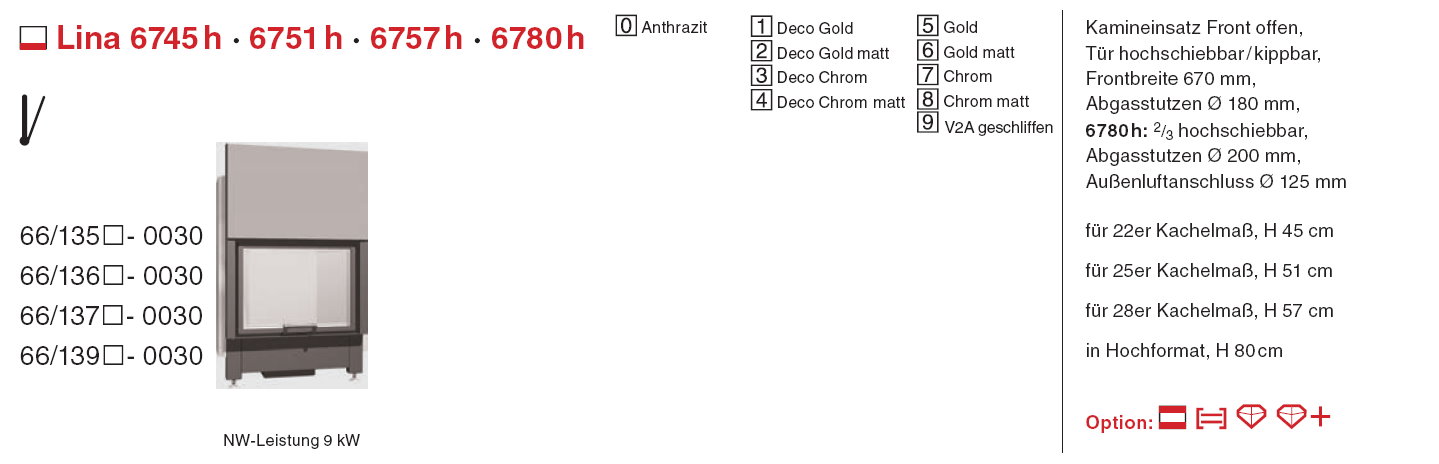

Kamineinsatz Schmid Lina 6745h / 6751h /
6757h
Vorderfront gerade, Tür hochschiebbar
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 67 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm
Kamineinsatz Schmid
Lina 6780h
Vorderfront gerade, Tür 2/3 hochschiebbar
(
Türhöhe 80 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 67 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 125 mm
Kamineinsatz Schmid Lina Tunnel FD 6745 /
6751 / 6757
Tunnelversion
Vorderfront gerade, Klapptür
Rückseite Klapptür
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 67 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 125 mm
Kamineinsatz Schmid Lina Tunnel 6745h /
6751h / 6757h
Tunnelversion
Vorderfront gerade, Tür hochschiebbar
Rückseite Klapptür(Türhöhe 45/51/57 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 67 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 125 mm
Kamineinsatz Schmid Lina Tunnel FD 6780h
Tunnelversion
Vorderfront gerade, Tür 2/3 hochschiebbar
Rückseite Klapptür
(
Türhöhe 80 cm)
Nennwärmeleistung 7 kw
Türrahmenbreite 67 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 125 mm

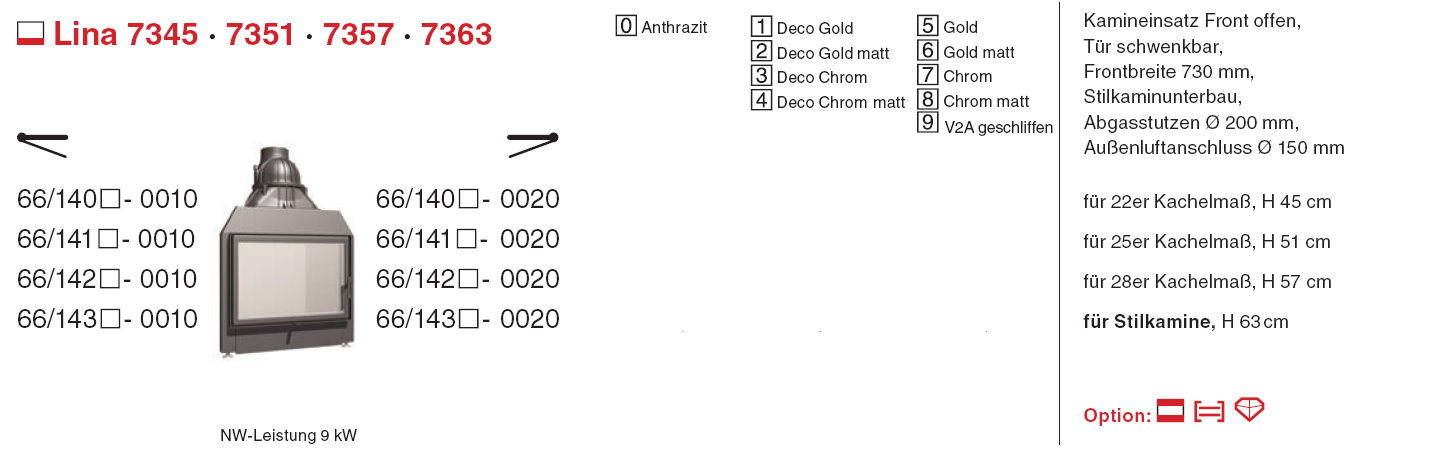

Kamineinsatz Schmid Lina 7345 / 7351 /
7357 / 7363
Vorderfront gerade, Klapptür
(
Türhöhe 45/51/57/63 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 73 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 150 mm

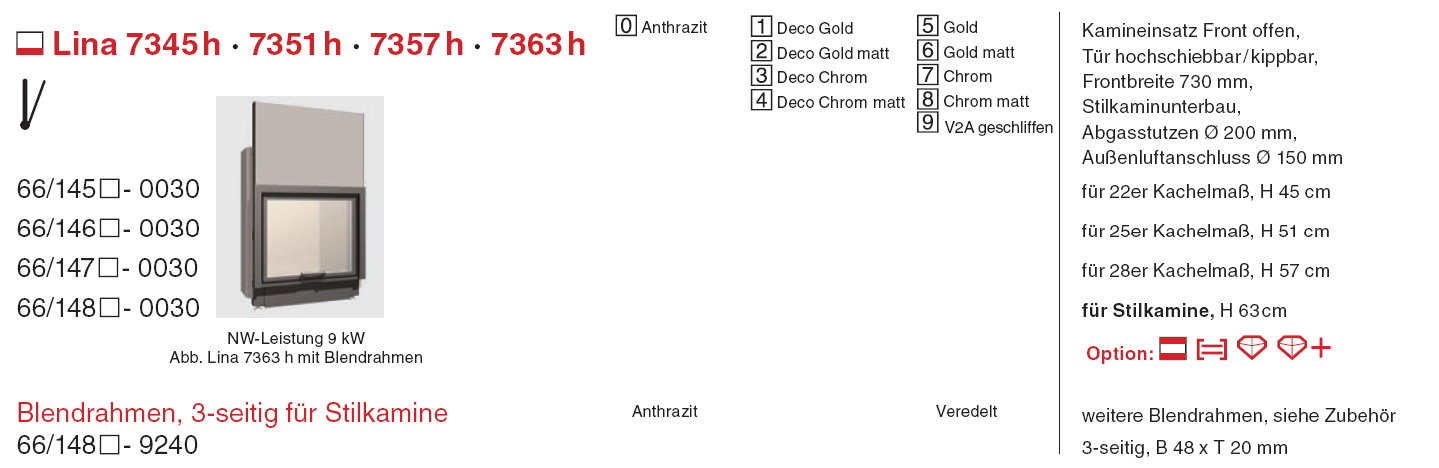

Kamineinsatz Schmid Lina 7345h / 7351h /
7357h / 7363h

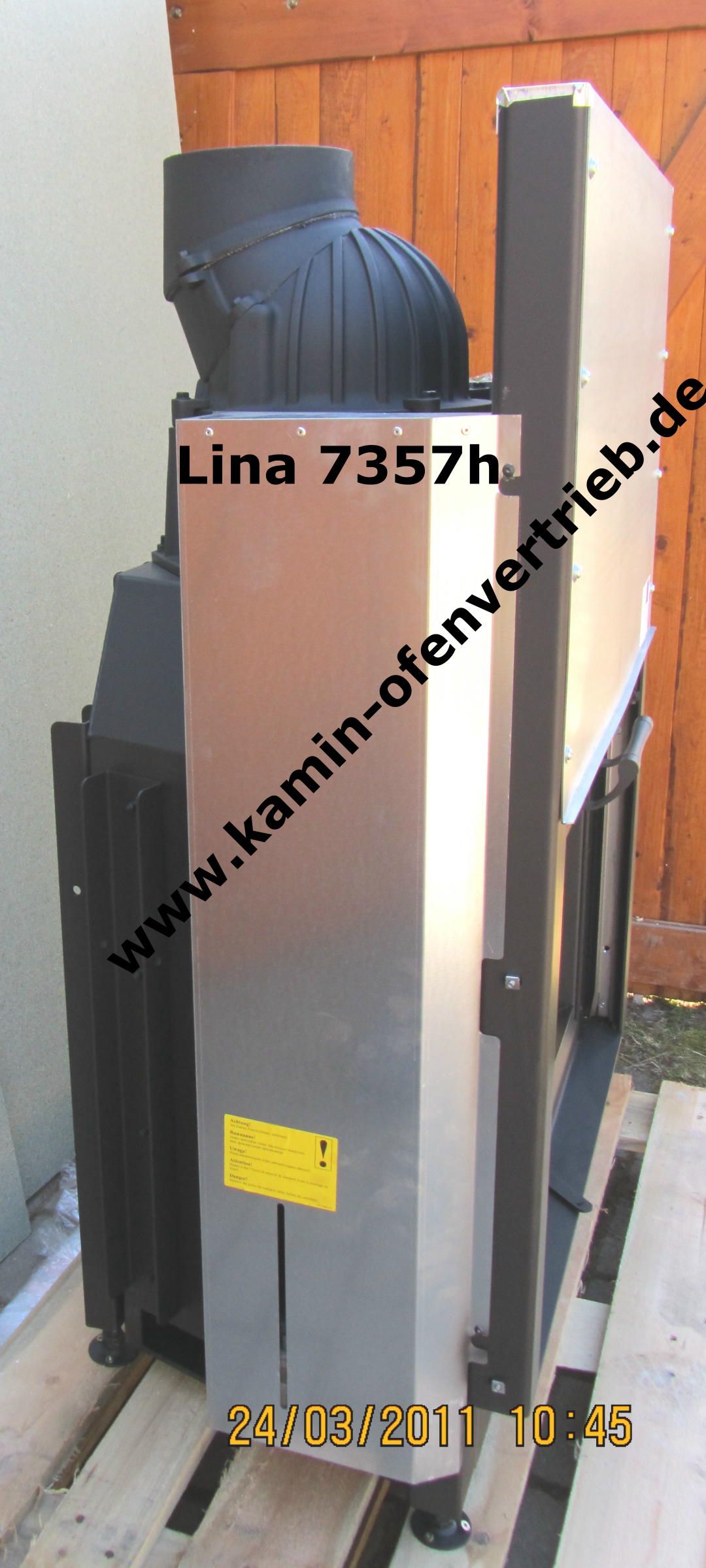

die Bilder zeigen Produktion 03/11

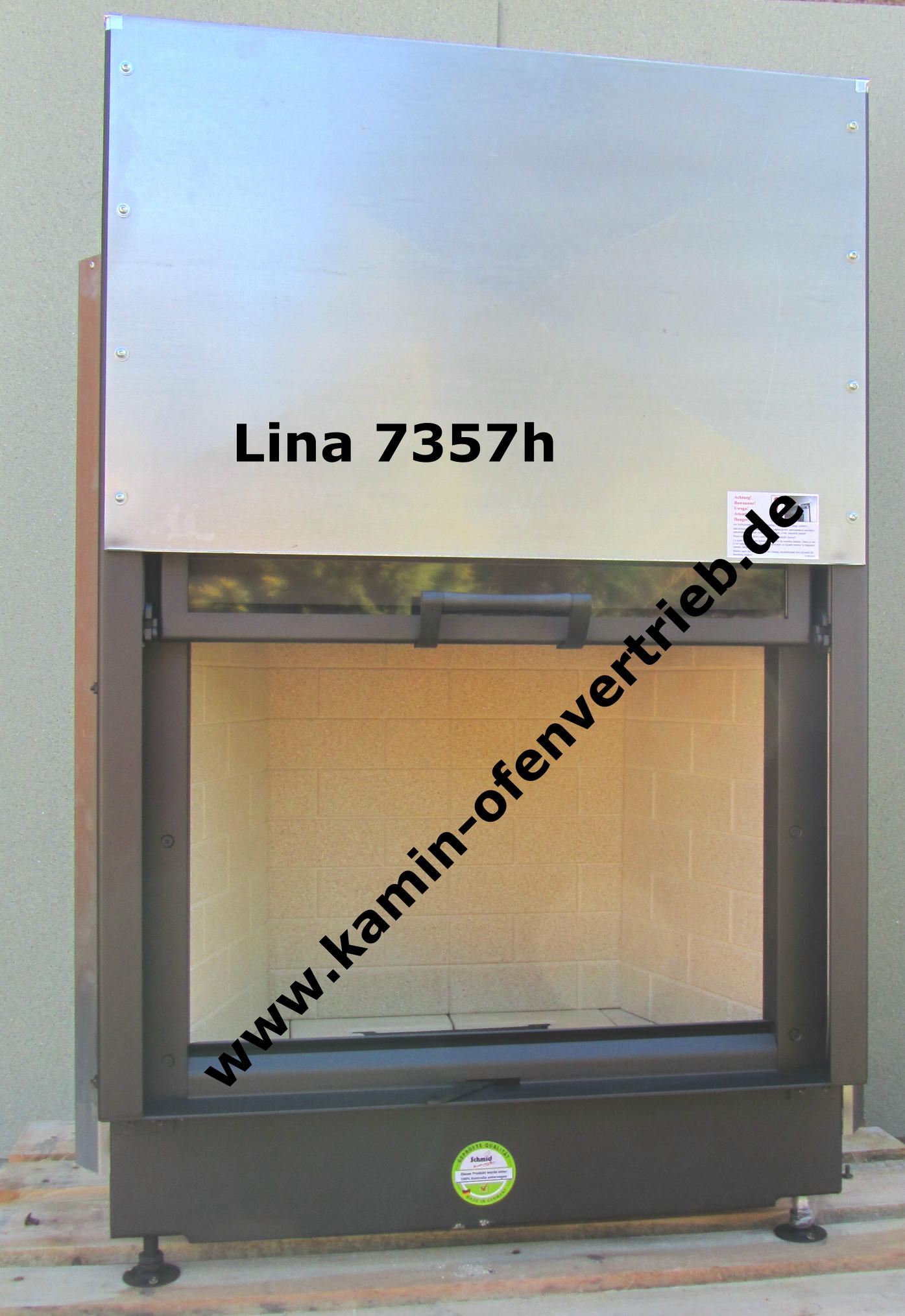

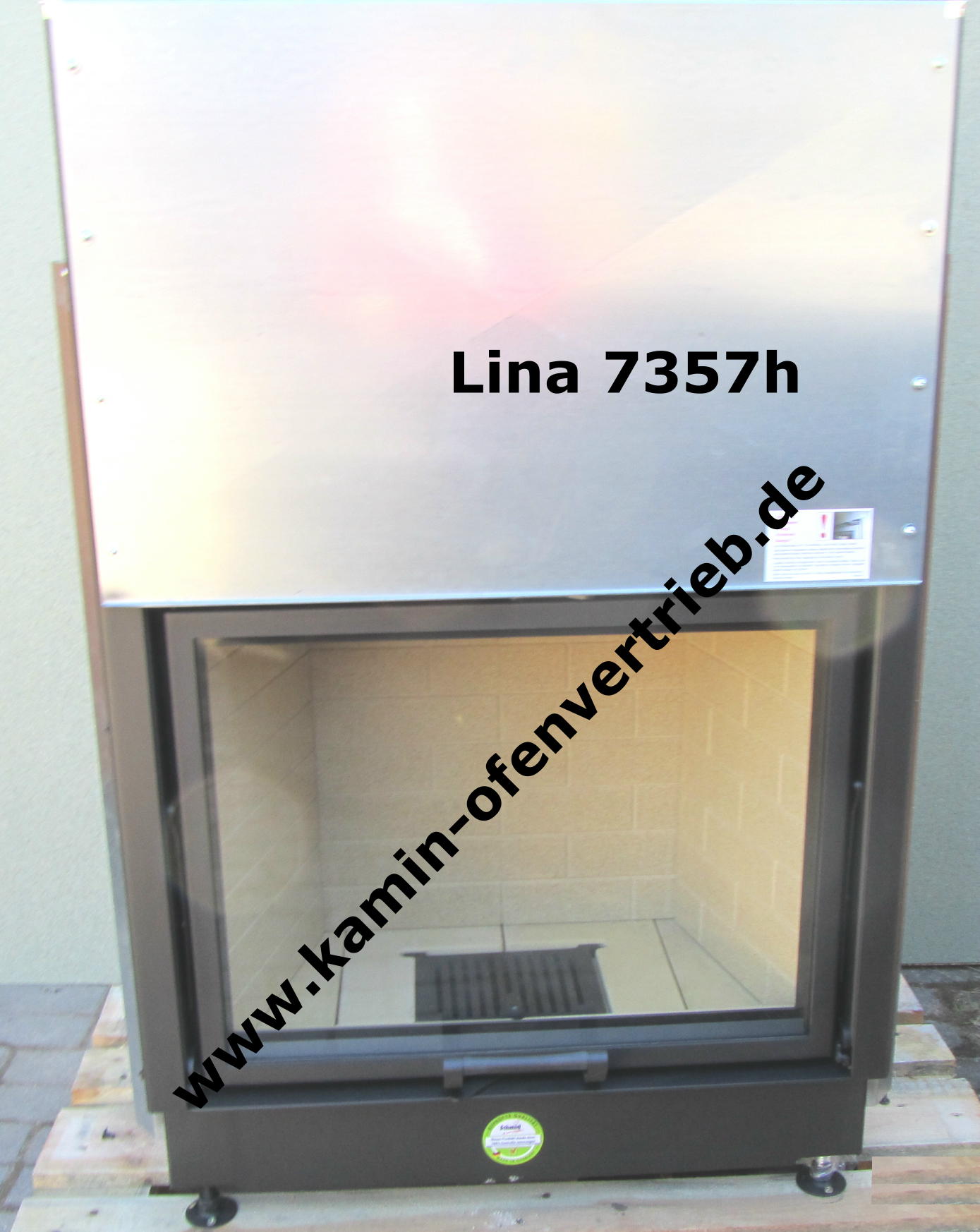

Fotos Lina 7357h: Tür oben, Seitenansicht mit
drehbaren stutzen, Tür unten
Vorderfront gerade, Tür hochschiebbar
(
Türhöhe 45/51/57/63 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 67 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 150 mm
Kamineinsatz Schmid Lina Tunnel 7345 /
7351 / 7357 7363
Tunnelversion
Vorderfront gerade, Klapptür
Rückseite Klapptür
(
Türhöhe 45/51/57/63 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 73 cm
Rauchrohrstutzen 200 mm
optional:
externer Außenluftanschluß 150 mm
Kamineinsatz Schmid Lina Tunnel 7345h /
7351h / 7357h / 7363h

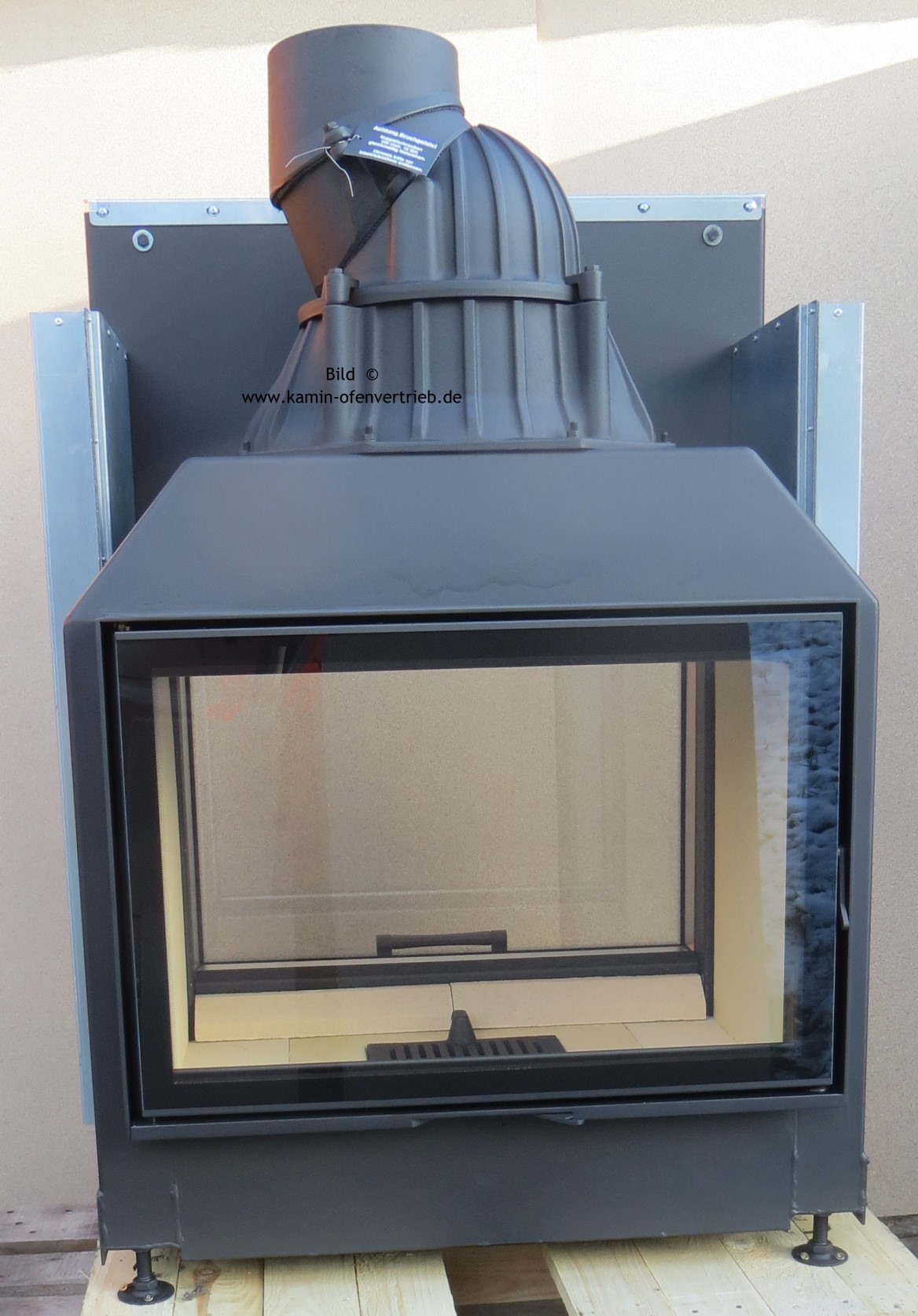

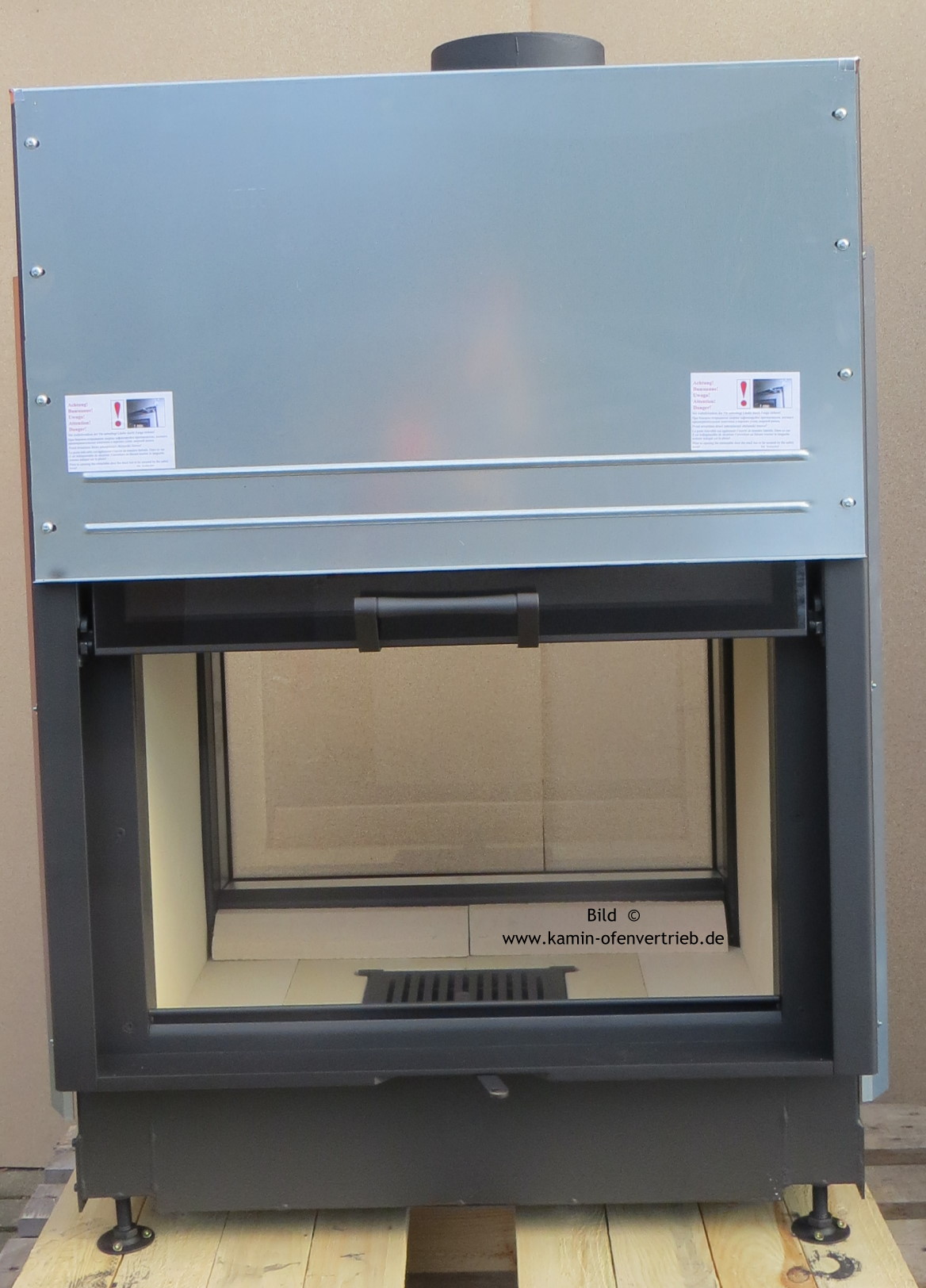

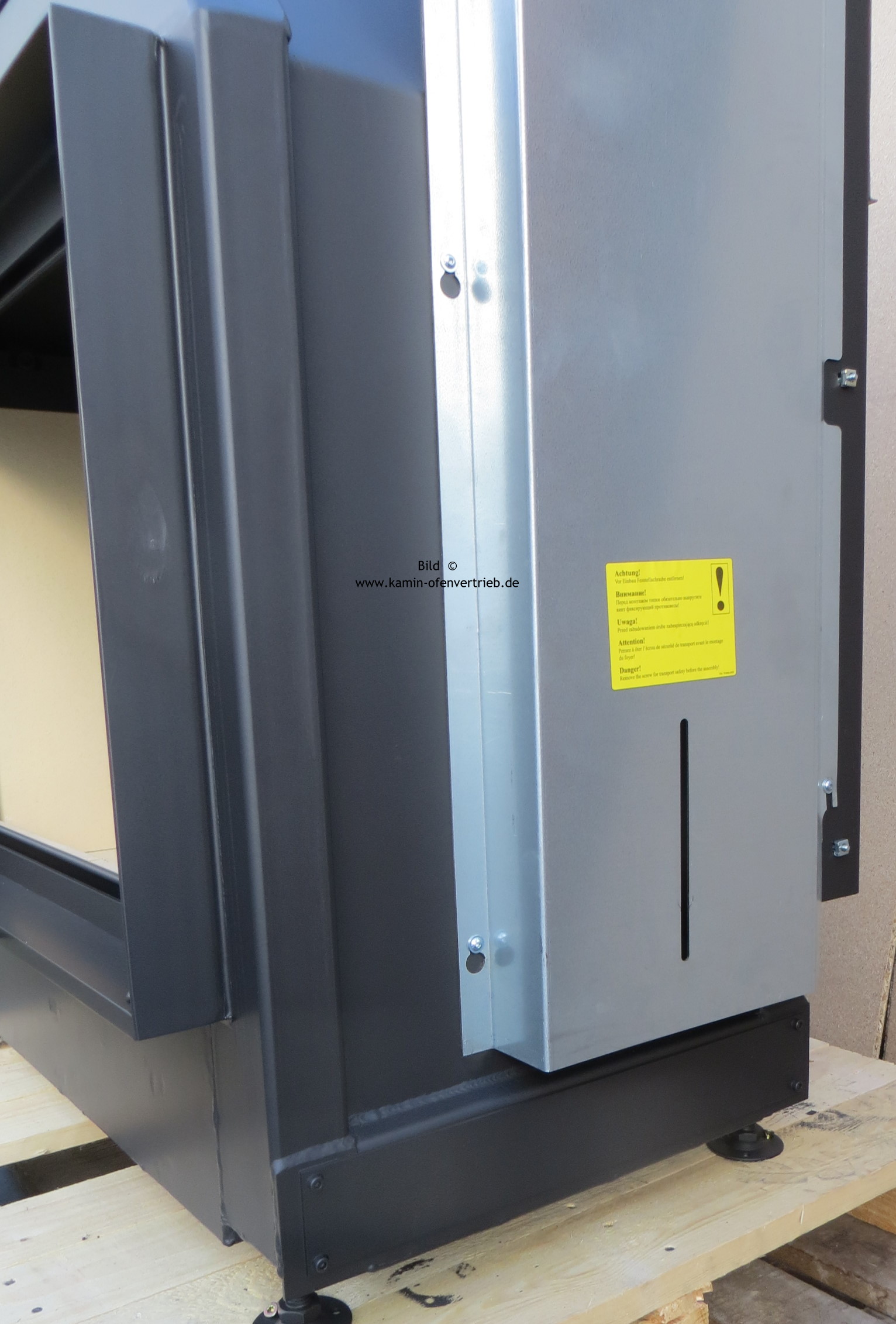

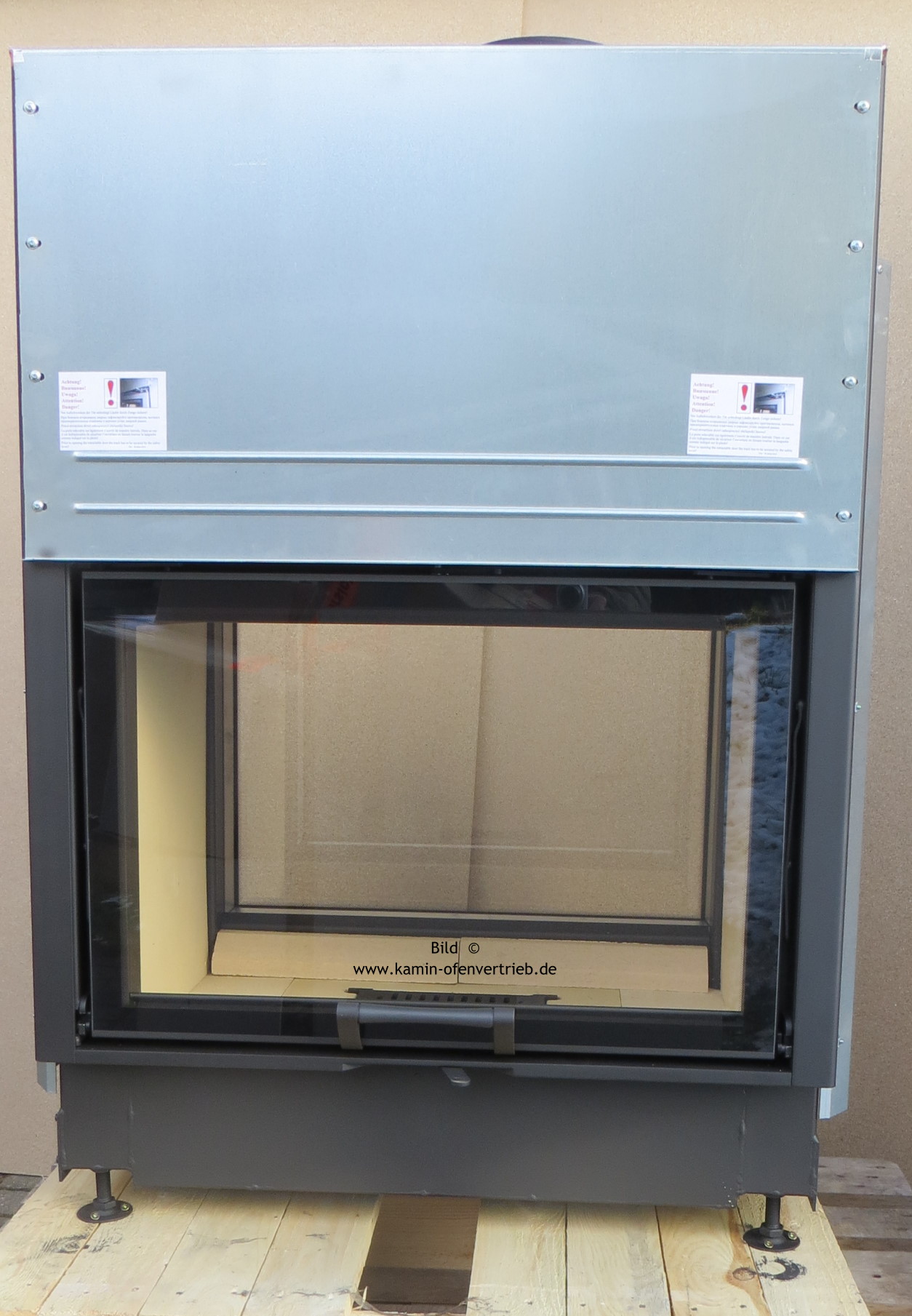

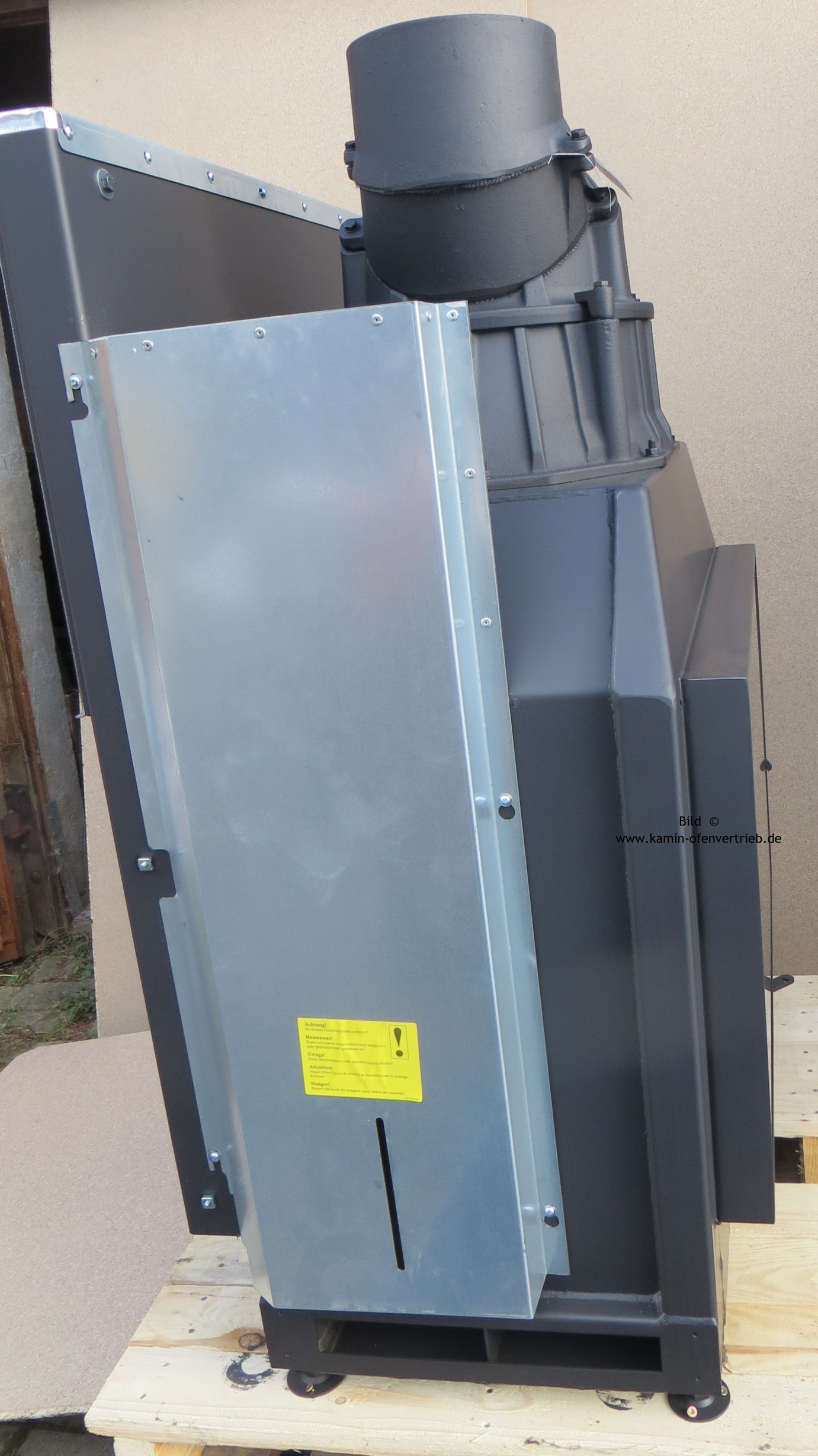

Schmid Lina Tunnel 7351h Kristall
Produktion 10/15
Tür unten, Tür oben

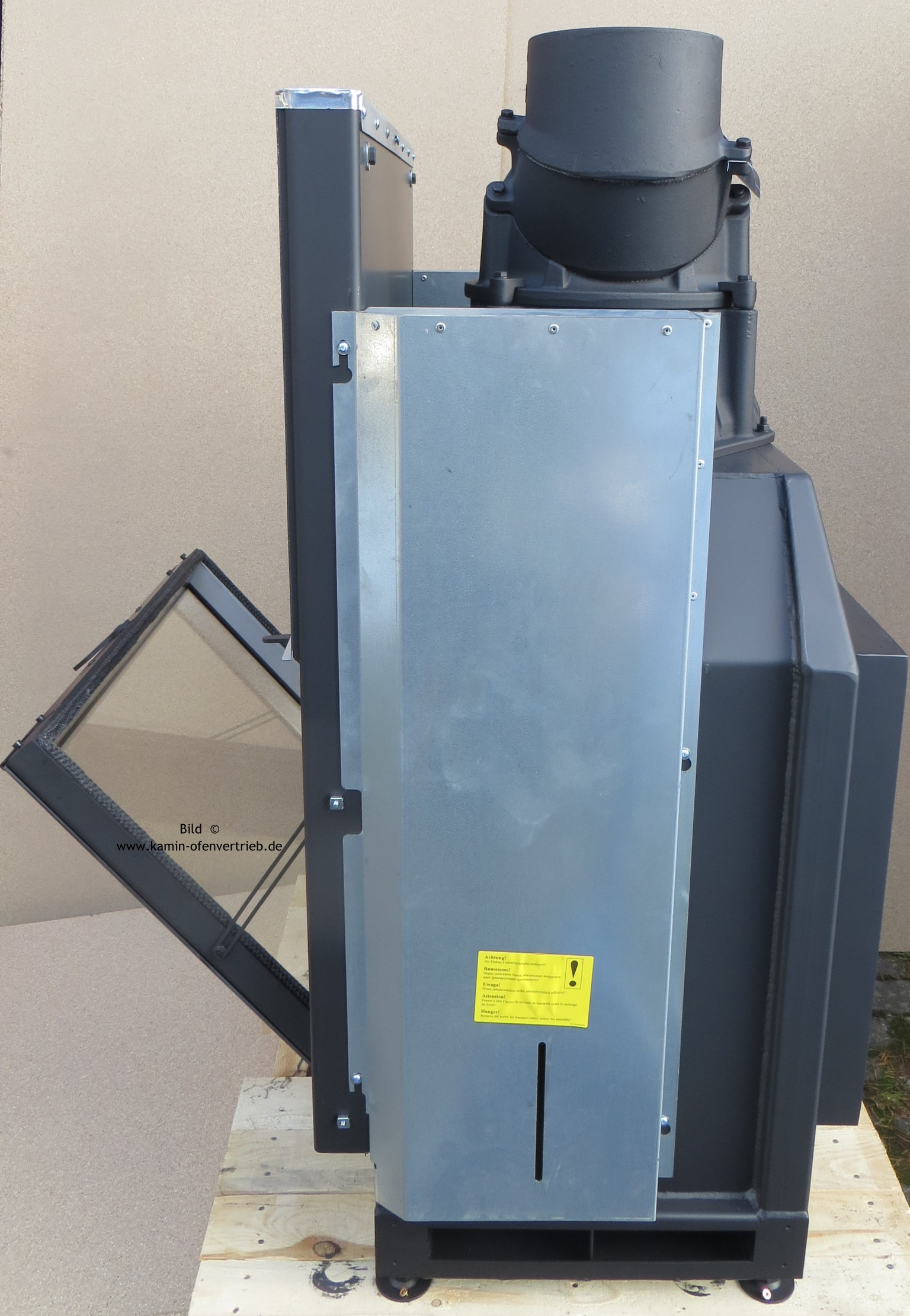

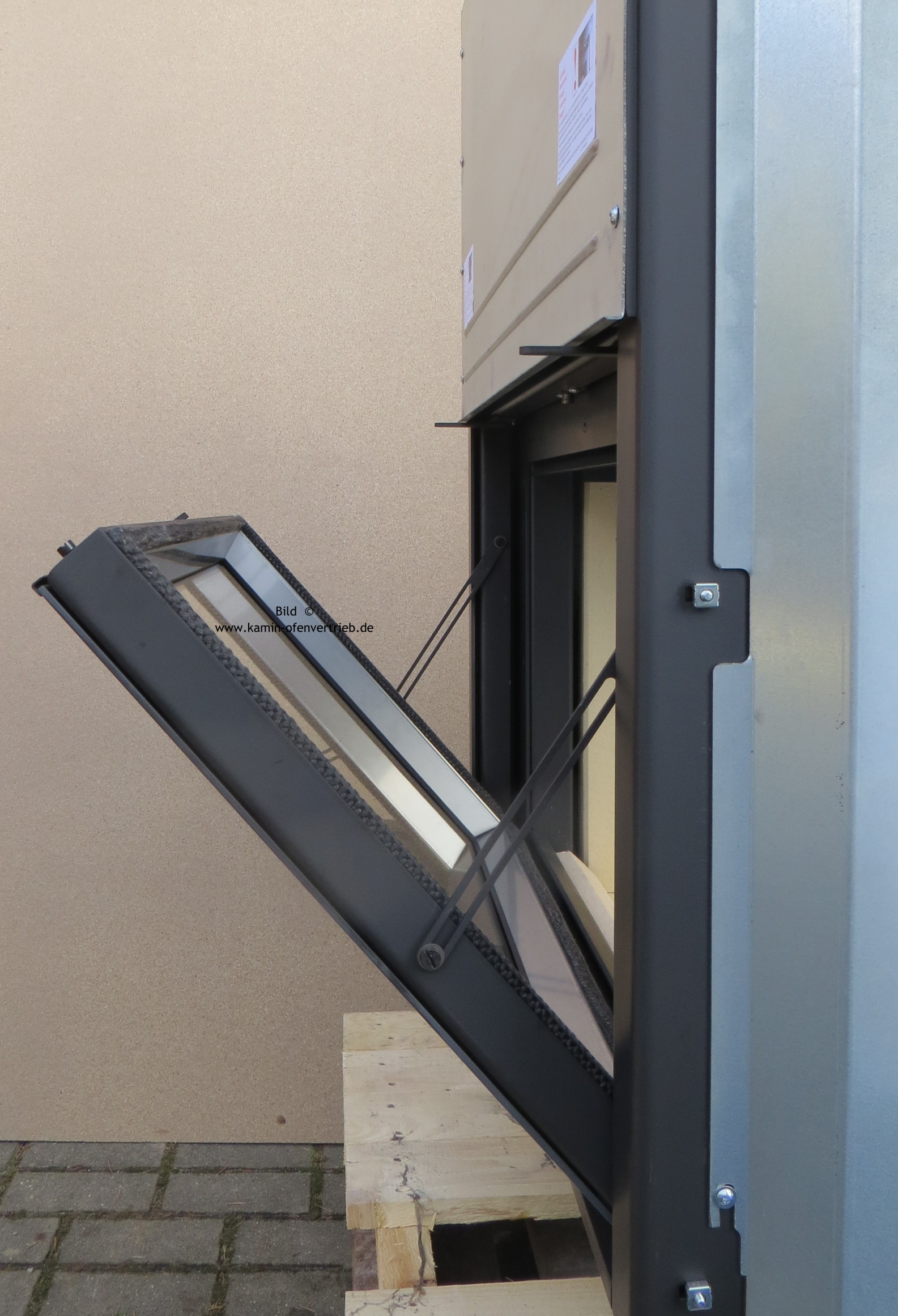

die zum reinigen geöffnete hochschiebbare Tür

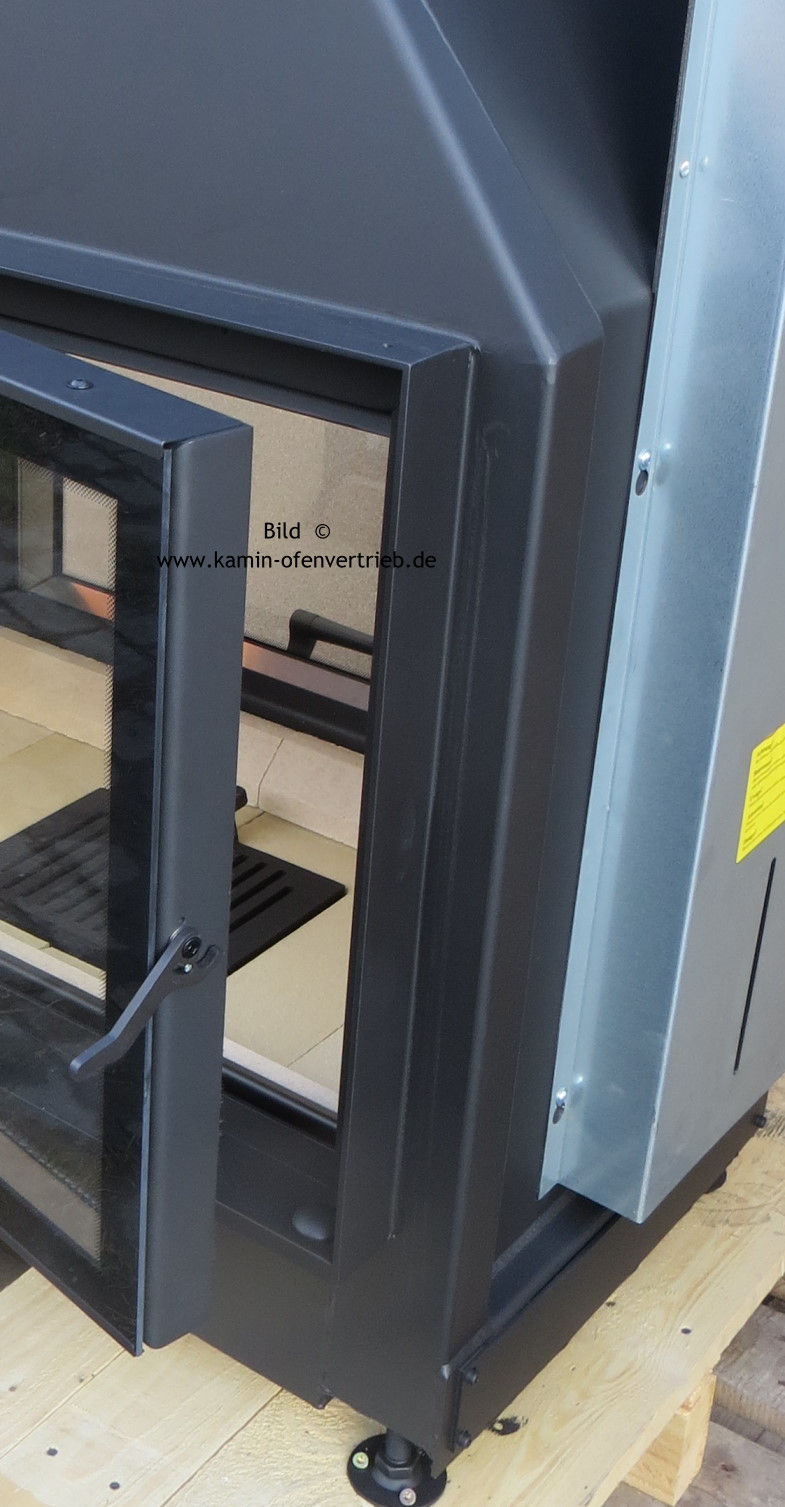

Tür der Rückseite, nur zum reinigen zu öffnen

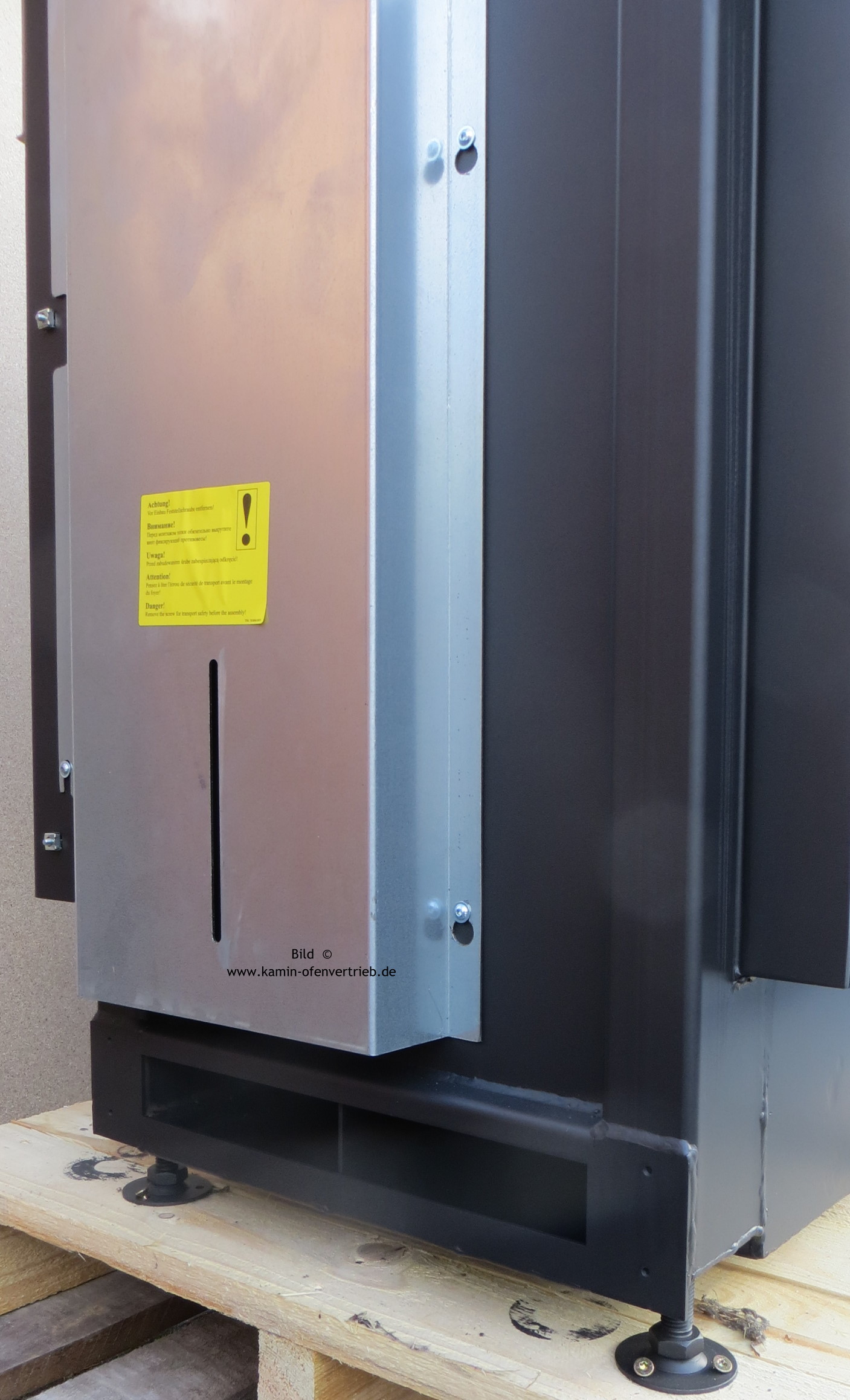

unten Öffnung Verbrennungsluftzufuhr
seitlich links und rechts, 1 Seite mit Deckel verschlossen

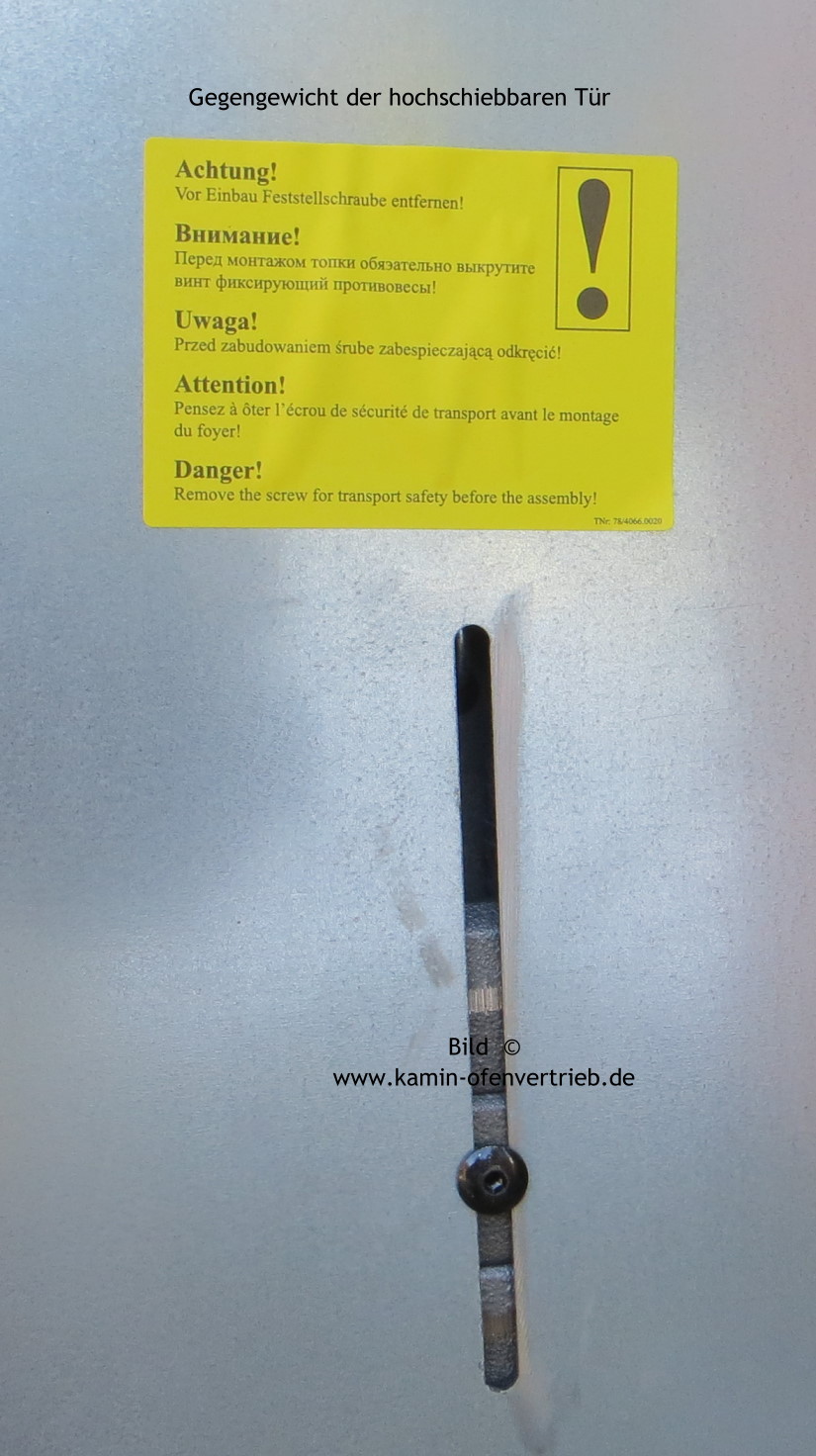

rechts, Transportsicherung am Gegengewicht der
Scheibe
damit die Tür oben bleibt
Tunnelversion
Vorderfront gerade, Tür hochschiebbar
Rückseite Klapptür
(
Türhöhe 45/51/57/63 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 73 cm
Rauchrohrstutzen 200 mm
optional:
externer Außenluftanschluß 150 mm

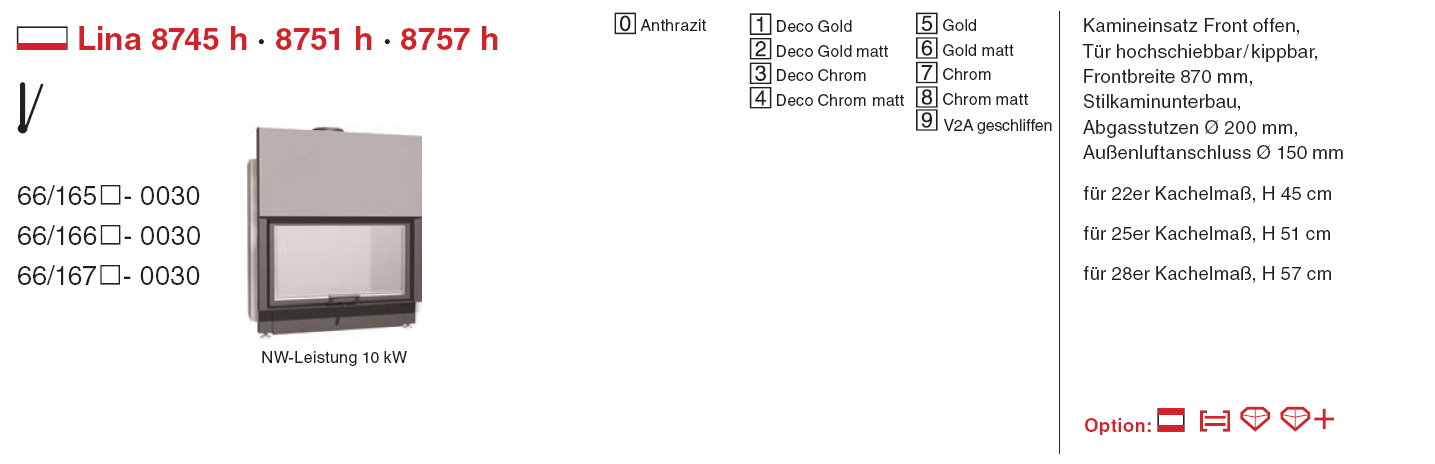

Kamineinsatz Schmid Lina 8745h / 8751h /
8757h
Vorderfront gerade, Tür hochschiebbar
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 10 kw
Türrahmenbreite 87 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 150 mm
Kamineinsatz Schmid Lina Tunnel 8745h /
8751h / 8757h

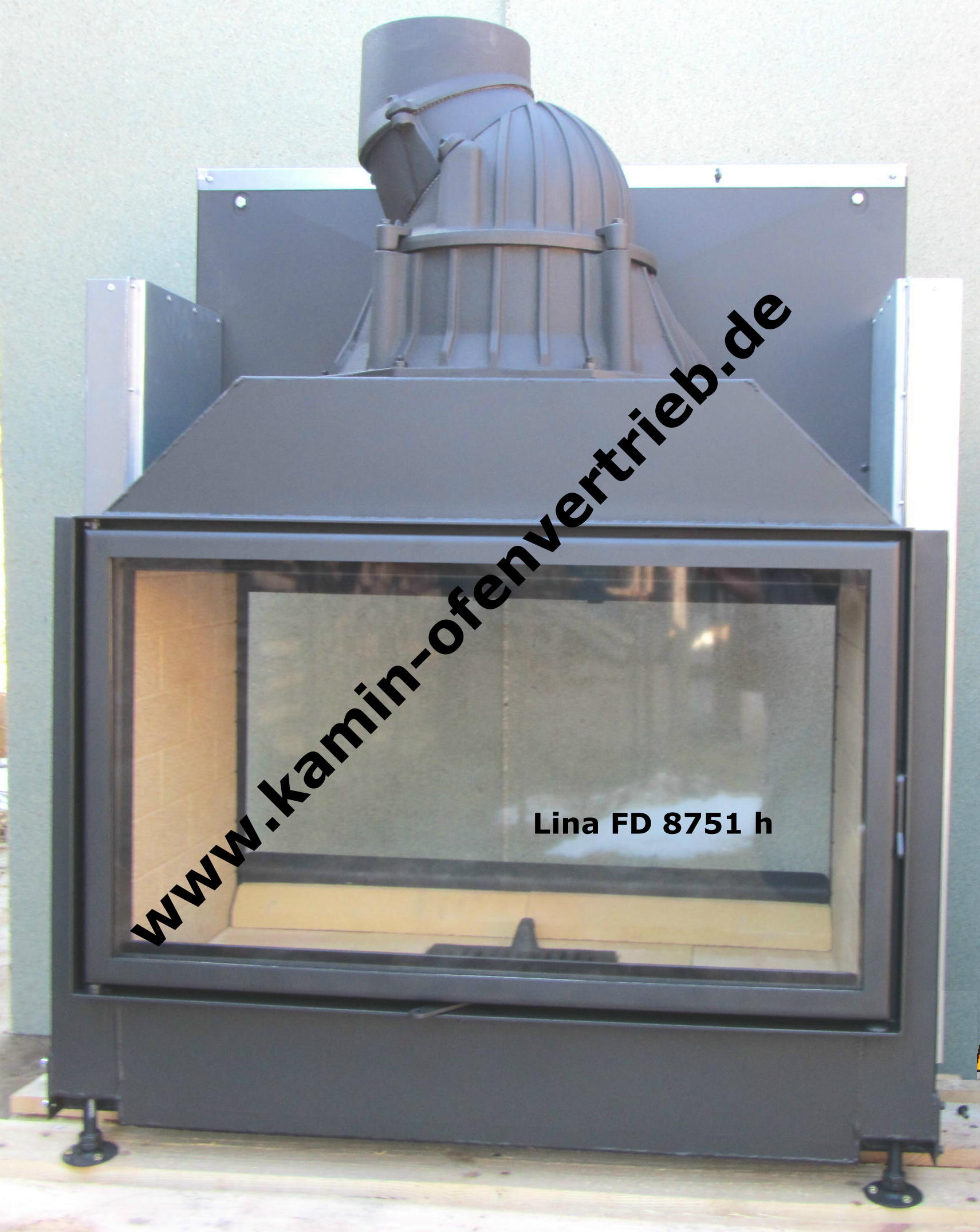

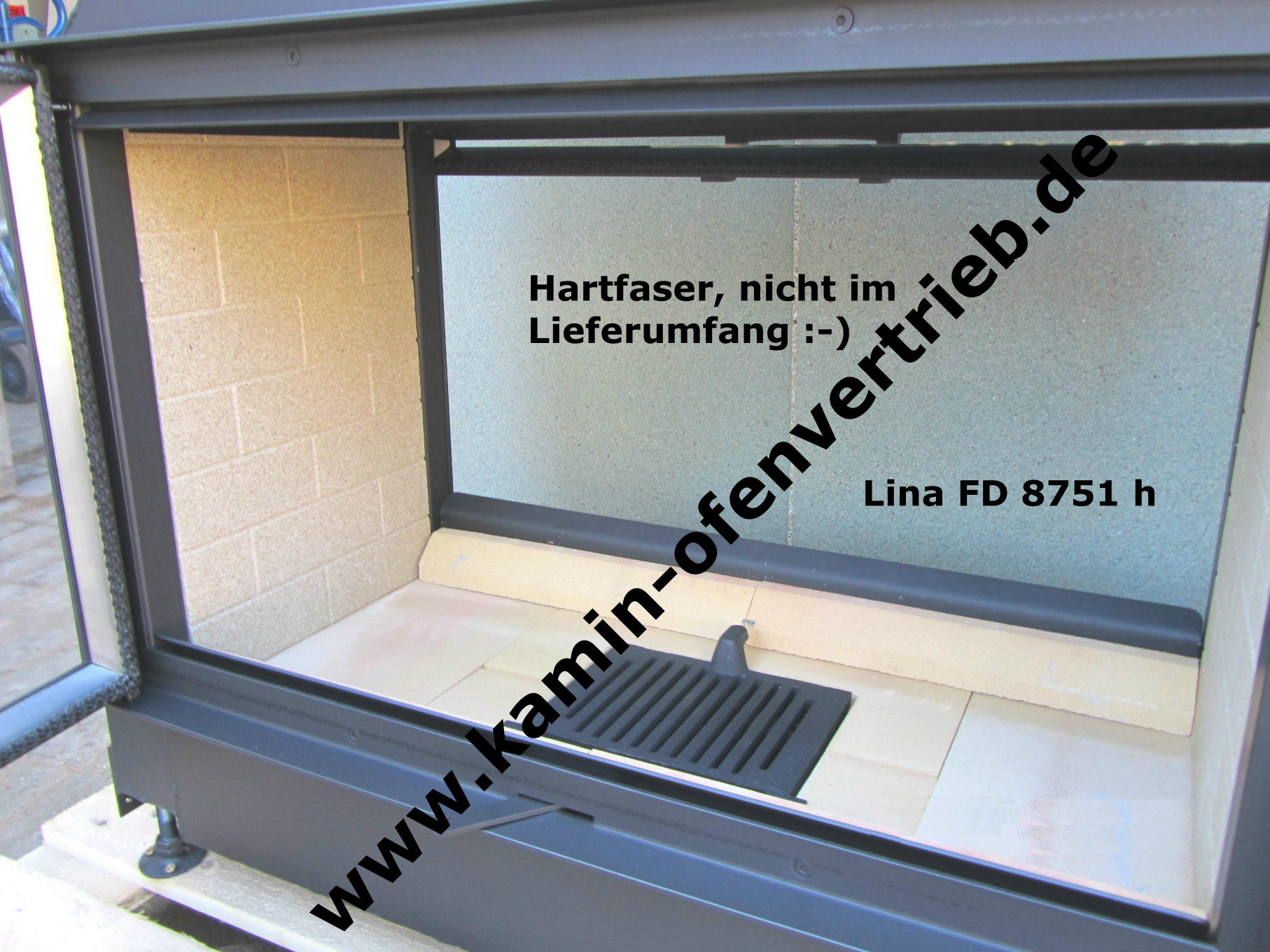

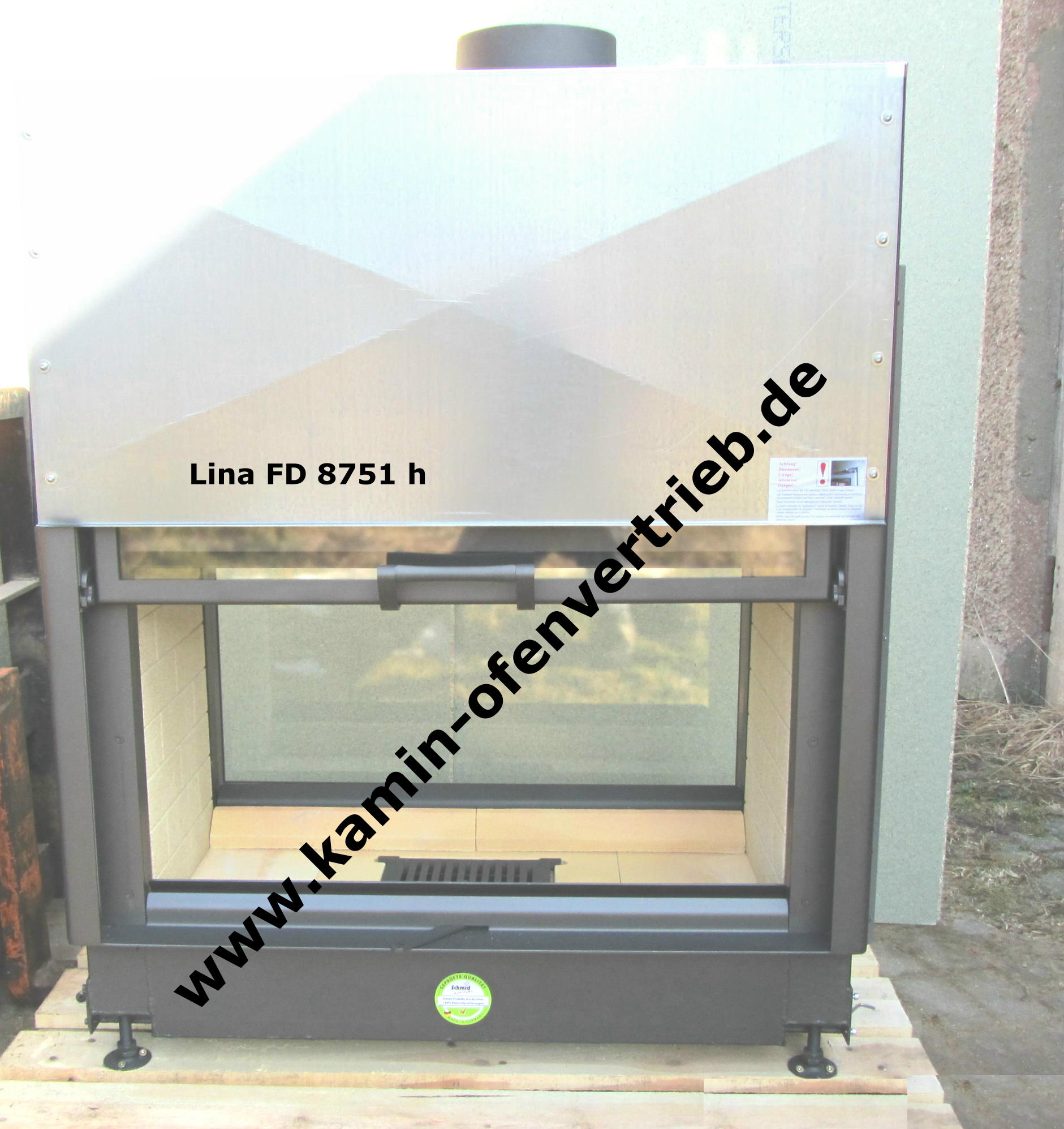

die Bilder zeigen Produktion 02/11
Lina FD 8751h Türfront A
vorn, hinten, Brennraum
Tunnelversion
Vorderfront gerade, Tür hochschiebbar
Rückseite Klapptür
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 10 kw
Türrahmenbreite 87 cm
Rauchrohrstutzen 200 mm
optional:
externer Außenluftanschluß 150 mm

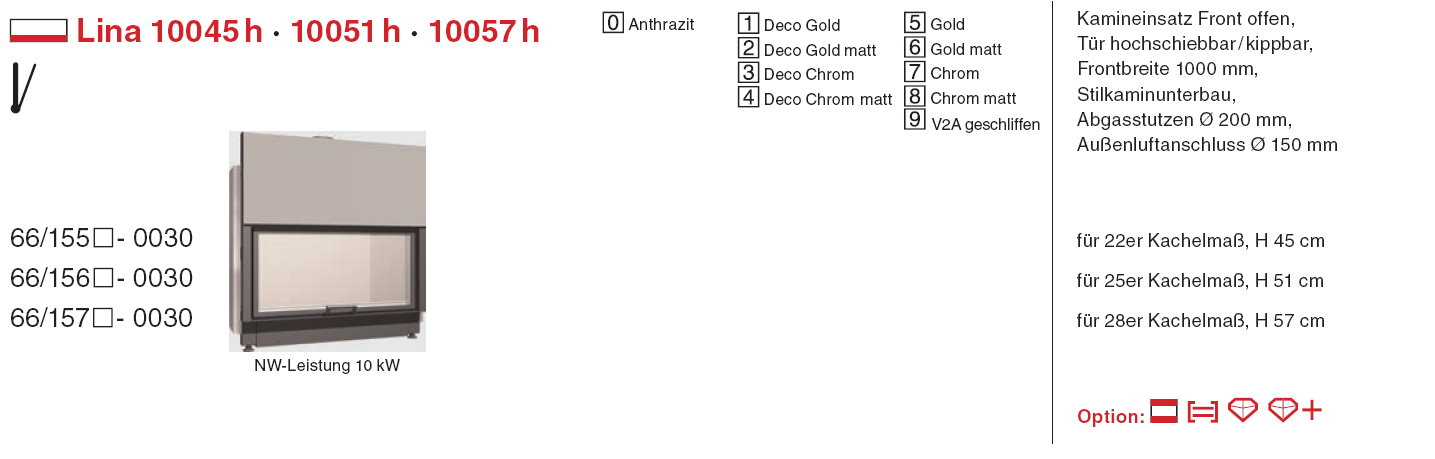

Kamineinsatz Schmid Lina 10045h / 10051h /
10057h
Vorderfront gerade, Tür hochschiebbar
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 10 kw
Türrahmenbreite 100 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 150 mm
Kamineinsatz Schmid Lina Tunnel 10045h /
10051h / 10057h
Tunnelversion
Vorderfront gerade, Tür hochschiebbar
Rückseite Klapptür
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 10 kw
Türrahmenbreite 100 cm
Rauchrohrstutzen 200 mm
optional:
externer Außenluftanschluß 150 mm

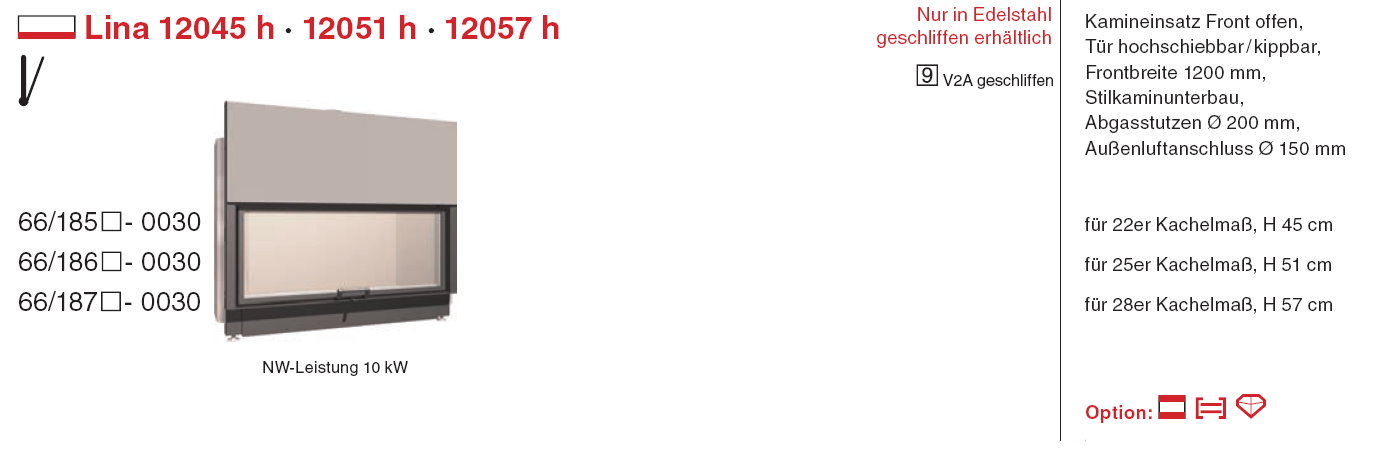

Kamineinsatz Schmid Lina 12045h / 12051h /
12057h
Vorderfront gerade, Tür hochschiebbar
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 10 kw
Türrahmenbreite 120 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 150 mm
Kamineinsatz Schmid Lina Tunnel 12045h /
12051h / 12057h
Tunnelversion
Vorderfront gerade, Tür hochschiebbar
Rückseite Klapptür
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 10 kw
Türrahmenbreite 120 cm
Rauchrohrstutzen 250 mm
optional:
externer Außenluftanschluß 150 mm
31.12.2021. ein Angebot zu Schmid Kamineinsätze ist nicht mehr möglich
